Թրթռացող մետաղալարերի լարվածության չափիչն ընդդեմ էլեկտրական լարման չափիչի. հիմնական տարբերություններ

1. Ճարտարագիտական ​​նախագծերում լարվածության ճիշտ չափիչի ընտրություն

Ենթակառուցվածքում առողջության կառուցվածքային մոնիտորինգի (SHM) համաշխարհային պահանջարկը արագորեն աճում է: Լարվածության ճշգրիտ չափումը կենսական դեր է խաղում նախագծի անվտանգության, երկարաժամկետ ամրության և կանոնակարգային համապատասխանության ապահովման գործում: Ծրագրի ղեկավարները սովորաբար ընտրում են երկու հիմնական տեխնոլոգիաների միջև՝ թրթռացող մետաղալարերի լարվածության չափիչ (VWSG) և էլեկտրական լարման չափիչ (ESG): Այս հոդվածը տրամադրում է լարվածության չափման համապարփակ համեմատություն՝ օգնելու ինժեներներին, կապալառուներին և գնումների թիմերին ընտրել ճիշտ լուծումը իրենց կոնկրետ նախագծերի համար:

2. Աշխատանքային սկզբունքներ. Ինչպես է յուրաքանչյուր տեխնոլոգիա չափում լարվածությունը

2.1 Վիբրացիոն մետաղալարերի լարվածության չափիչ (VWSG)

VWSG-ն աշխատում է սենսորի ներսում լարված լարերի հաճախականության փոփոխության հիման վրա: Կառուցվածքային լարվածությունը առաջացնում է այս մետաղալարի լարվածության փոփոխություն, որն այնուհետև հանգեցնում է հաճախականության չափելի փոփոխության: Այս գեներացված ազդանշանն իր էությամբ թվային է, ինչը նշանակում է, որ այն կայուն է մնում նույնիսկ մեծ հեռավորությունների վրա փոխանցման դեպքում: Ինժեներների համար առանցքային պատկերացումն այն է, որ հաճախականության վրա հիմնված այս ազդանշանն ի սկզբանե թվային է և մնում է բարձր կայուն նույնիսկ այն դեպքում, երբ փոխանցվում է երկար հեռավորությունների վրա: Սա VWSG տեխնոլոգիայի հիմնական առավելությունն է կոշտ միջավայրում:

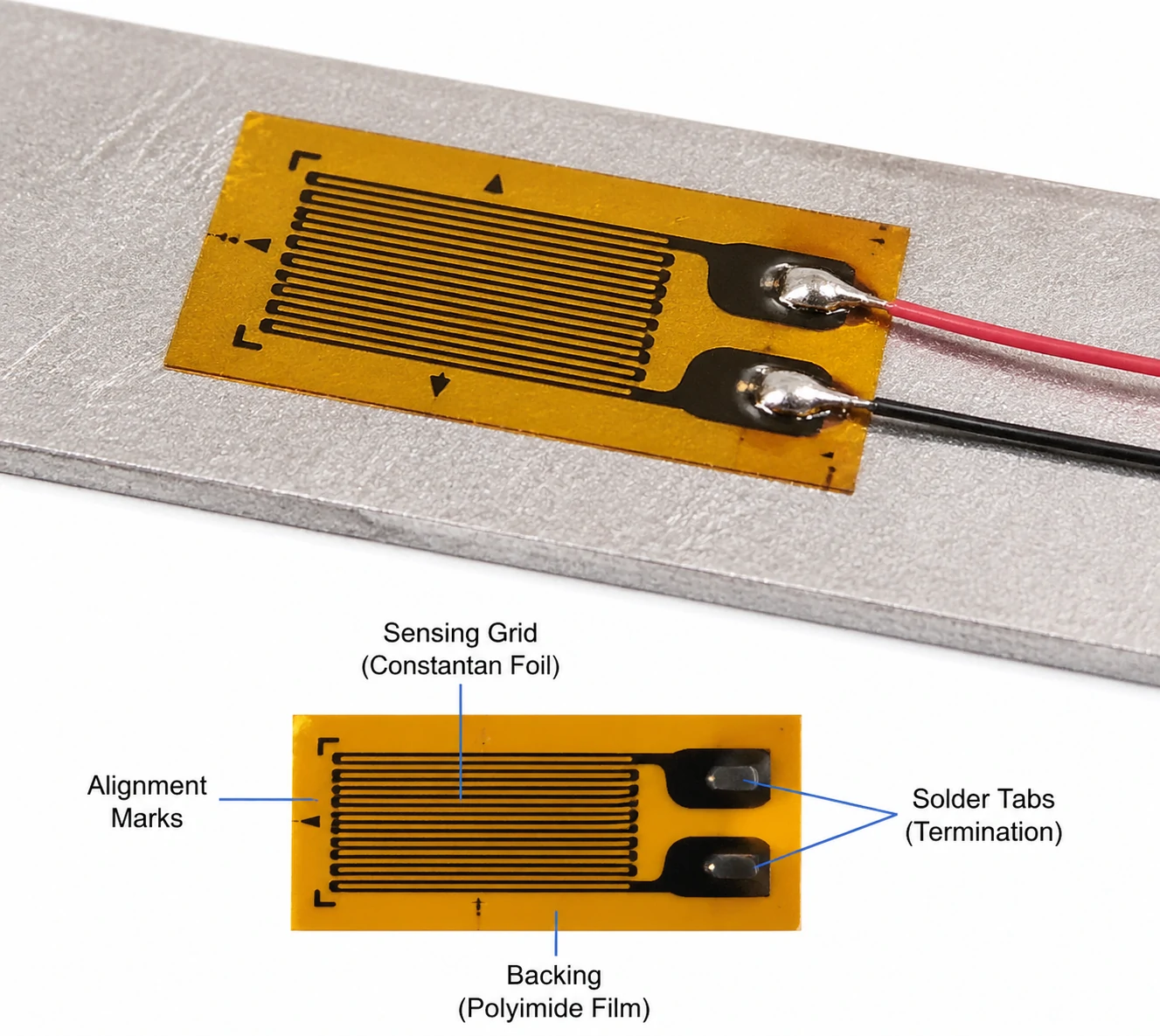

2.2 Էլեկտրական լարվածության չափիչ (ESG)

Էլեկտրական լարման չափիչը կամ դիմադրության լարման չափիչը գործում է էլեկտրական դիմադրության փոփոխության հիման վրա: Ֆիզիկական լարումն առաջացնում է դիմադրության այս փոփոխությունը, որը Ուիթսթոուն կամրջի միացումն այնուհետև վերածում է չափելի լարման ելքի: Այս անալոգային համակարգը պահանջում է ազդանշանի զգույշ կարգավորում և ուժեղացում՝ օգտագործելի տվյալներ արտադրելու համար: Հիմնական պատկերացումն այն է, որ ԷՍԳ-ն գերազանցում է մանրադիտակային փոփոխությունները, բայց զգալիորեն ավելի խոցելի է շրջակա միջավայրի միջամտության նկատմամբ:

3. Արդյունավետության համեմատություն. ճշտություն, կայունություն և զգայունություն

3.1 Չափման ճշգրտություն

Էլեկտրական լարվածության չափիչն ապահովում է բարձր կարճաժամկետ ճշգրտություն: Ի հակադրություն, թրթռացող մետաղալարերի լարվածության չափիչը ապահովում է բացառիկ հուսալի երկարաժամկետ ճշգրտություն:

3.2 Երկարաժամկետ կայունություն

VWSG-ն գերազանցում է բազմամյա մոնիտորինգի նախագծերը, քանի որ նրա ֆիզիկական մեխանիզմն էապես դիմակայում է շեղմանը: ESG-ն հաճախ դժվարանում է երկարաժամկետ կիրառություններում: ESG-ը շատ հակված է ժամանակի ընթացքում ազդանշանի շեղման և ջերմաստիճանի անբարենպաստ ազդեցության:

3.3 Զգայունություն և լուծում

ESG-ն առաջարկում է բարձր զգայունություն՝ դարձնելով այն ավելի հարմար՝ միկրոլարվածությունը չափելու, լաբորատոր փորձարկումներ անցկացնելու և չափումների դինամիկ փոփոխություններ գրանցելու համար: VWSG-ն աշխատում է մի փոքր ավելի ցածր լուծաչափով, ինչը այն դարձնում է իդեալական ստատիկ և դանդաղ փոփոխվող բեռների մոնիտորինգի համար:

4. Շրջակա միջավայրի հարմարվողականություն. ո՞րն է ավելի լավ դաժան պայմաններում:

4.1 Ջերմաստիճանի դիմադրություն

Ջերմաստիճանի փոփոխությունները ազդում են կառուցվածքային առողջության մոնիտորինգի բոլոր սենսորների վրա: VWSG-ն ունի ներկառուցված ջերմաստիճանի փոխհատուցում՝ պարզեցնելով տվյալների հավաքագրման գործընթացը: ESG-ն պահանջում է արտաքին փոխհատուցման մեխանիզմներ՝ ջերմաստիճանի տատանումների ժամանակ տվյալների ամբողջականությունը պահպանելու համար:

4.2 Խոնավություն, կոռոզիա և փոշի

VWSG-ն ամբողջովին փակված է տարրերից, ինչը այն դարձնում է շատ հարմար ներկառուցված ծրագրերի համար: ESG-ը շատ զգայուն է տեղադրման որակի նկատմամբ և պահանջում է էական արտաքին պաշտպանություն՝ խոնավությունից և փոշուց գոյատևելու համար:

4.3 Էլեկտրամագնիսական միջամտություն (EMI)

VWSG-ն ամբողջովին անձեռնմխելի է էլեկտրամագնիսական միջամտությունից, քանի որ այն հենվում է հաճախականության ազդանշանի վրա: ESG-ը մնում է խիստ ենթակա EMI-ի նկատմամբ, քանի որ այն թողարկում է անալոգային ազդանշան: Այս անձեռնմխելիությունն ապահովում է վաճառքի ուժեղ անկյուն՝ խոշոր ենթակառուցվածքային նախագծերում VWSG սենսորների օգտագործման համար: Նրանք բացառիկ լավ են գործում ափամերձ շրջաններում, ստորգետնյա թունելներում և մեծ ամբարտակներում:

5. Տեղադրում և սպասարկում. ինժեներների համար գործնական նկատառումներ

5.1 Տեղադրման բարդությունը

ESG-ը պահանջում է մանրակրկիտ տեղադրման գործընթաց: Տեխնիկները պետք է կատարեն մակերեսի ճշգրիտ պատրաստում և ապահովեն կրիտիկական սոսինձի միացում՝ ճշգրիտ ընթերցումներ ստանալու համար: VWSG-ն առաջարկում է շատ ավելի ամուր տեղադրման փորձ: Աշխատողները կարող են հեշտությամբ հարմարեցնել VWSG-ն ուղղակի բետոնի ներկառուցման համար՝ չվնասելով սենսորը:

5.2 Սպասարկման պահանջներ

ESG-ն ավելի մեծ ձախողման ռիսկ է պարունակում դաշտում: Օպերատորները պետք է հաճախակի չափորոշում կատարեն՝ ԷՍԳ-ի ճիշտ աշխատանքը պահպանելու համար: VWSG-ը տեղադրվելուց հետո պահանջում է նվազագույն սպասարկում: Այս ամրությունը հանգեցնում է VWSG-ի շատ երկար ծառայության ժամկետի:

6. Տվյալների ձեռքբերման և մոնիտորինգի համակարգերի համատեղելիություն

6.1 Ազդանշանի փոխանցում

VWSG-ն առանց ջանքերի գործադրում է միջքաղաքային փոխանցումը՝ ճշգրիտ ազդանշաններ ուղարկելով մինչև մի քանի կիլոմետր: ESG-ը դժվարանում է երկար մալուխային վազքի հետ և խիստ սահմանափակվում է ազդանշանային աղմուկի պատճառով:

6.2 Ինտեգրում SHM համակարգերի հետ

Սենսորների երկու տեսակներն էլ առաջարկում են ինտեգրում առողջության մոնիտորինգի ժամանակակից կառուցվածքային ցանցերին: Նրանք ապահովում են համատեղելիություն ստանդարտ տվյալների լոգերի հետ: Նրանք անխափան միանում են IoT մոնիտորինգի հարթակներին և հեռակառավարման համակարգերին: Այս փոխգործունակությունը հիանալի հնարավորություն է տալիս հաճախորդներին ներկայացնել մոնիտորինգի ամբողջական լուծումներ:

7. Տիպիկ կիրառություններ. որտեղ յուրաքանչյուր սենսոր լավագույնս է կատարում

7.1 Թրթռացող մետաղալարերի լարվածության չափիչի կիրառություններ

• Ամբարտակներ և հիդրոէլեկտրակայաններ
• Կամուրջներ և թունելներ
• Խորը հիմքեր
• Լանջերի և գեոտեխնիկական մոնիտորինգ

7.2 Էլեկտրական լարվածության չափիչի կիրառություններ

• Լաբորատոր փորձարկում
• Ավիատիեզերական և ավտոմոբիլային հետազոտություններ և զարգացում
• Կարճաժամկետ կառուցվածքային փորձարկում
• Բարձր հաճախականության դինամիկ չափումներ

8. Արժեքն ընդդեմ արժեքի՝ կարճաժամկետ բյուջեն ընդդեմ երկարաժամկետ ROI-ի

Թրթռացող մետաղալարն ընդդեմ դիմադրության լարման չափիչի տարբերակները վերլուծելիս թիմերը պետք է նայեն գնման սկզբնական գնից այն կողմ: ESG-ն առաջարկում է ավելի ցածր սկզբնական արժեք: Այնուամենայնիվ, հաճախակի սպասարկումը և փոխարինումը հանգեցնում են ESG-ի կյանքի ցիկլի շատ ավելի բարձր արժեքի: VWSG-ն պահանջում է ավելի բարձր նախնական ներդրումներ: Ժամանակի ընթացքում VWSG-ն ապահովում է պահպանման և փոխարինման ավելի ցածր ծախսեր: Գնումների կարևորագույն պատկերացումն այն է, որ սեփականության ընդհանուր արժեքը (TCO) զգալիորեն ավելի մեծ նշանակություն ունի մեծ, բազմամյա նախագծերում:

9. Որոշման ուղեցույց. Ինչպես ընտրել ճիշտ լարվածության չափիչը ձեր նախագծի համար

9.1 Հիմնական ընտրության չափանիշները

Գնումների թիմերը պետք է գնահատեն մի քանի հիմնական գործոններ՝ նախքան վերջնական սենսորային ընտրություն կատարելը: Դուք պետք է հաշվի առնեք ծրագրի ընդհանուր տևողությունը և շրջակա միջավայրի հատուկ պայմանները տեղում: Դուք նաև պետք է որոշեք պահանջվող ճշգրտությունը, նախանշեք ձեր բյուջեի խիստ սահմանափակումները և գնահատեք ընդհանուր տեղադրման իրագործելիությունը:

9.2 Արագ համեմատական ​​աղյուսակ

Գործոն	Վիբրացիոն մետաղալար	Էլեկտրական
Կայունություն	Գերազանց	Միջին
Զգայունություն	Միջին	Գերազանց
Երկարակեցություն	Գերազանց	Ցածր
Արժեքը (նախնական)	Ավելի բարձր	Ստորին

10. Եզրակացություն. Տեխնոլոգիայի համապատասխանեցում նախագծի կարիքներին

Կառուցվածքային սենսորների ընտրության ժամանակ «մեկ չափի համար հարմար» լուծում պարզապես չկա: Ամփոփելով, VWSG-ն լավագույն ընտրությունն է կոշտ միջավայրում երկարաժամկետ մոնիտորինգի համար: ESG-ը մնում է լավագույն գործիքը բարձր ճշգրտության, կարճաժամկետ փորձարկման ծրագրերի համար:

Հրավիրում ենք ընթերցողներին տեխնիկական խորհրդատվություն պահանջել մեր ինժեներական թիմի հետ: Մենք կարող ենք օգնել ձեզ ստանալ հարմարեցված սենսորային լուծումներ և խորապես քննարկել ձեր կոնկրետ նախագծի պահանջները: Կապվեք մեզ հետ ձեր հաջորդ ենթակառուցվածքային նախագծի համար լարվածության մոնիտորինգի հարմարեցված լուծման համար:

[Կապվեք մեզ հետ հիմա!]

ՀՏՀ-ներ

1. Ո՞րն է հիմնական տարբերությունը թրթռացող մետաղալարերի լարման չափիչի և էլեկտրական լարման չափիչի միջև:

Հիմնական տարբերությունը նրանց աշխատանքի սկզբունքների մեջ է։ VWSG-ն հենվում է լարված լարերի հաճախականության փոփոխության վրա՝ լարվածությունը չափելու համար, մինչդեռ ESG-ն չափում է լարվածությունը էլեկտրական դիմադրության փոփոխության միջոցով:

2. Ո՞ր լարման չափիչն է ավելի լավ երկարաժամկետ ենթակառուցվածքային նախագծերի համար:

Թրթռացող մետաղալարերի լարվածության չափիչը ավելի լավ է երկարաժամկետ նախագծերի համար: Այն առանձնանում է ազդանշանի արտահոսքի նկատմամբ բնորոշ դիմադրությամբ և մի քանի տարիների ընթացքում հեշտությամբ դիմակայում է շրջակա միջավայրի դաժան պայմաններին:

3. Ինչու՞ են էլեկտրական լարման չափիչները պայքարում միջքաղաքային ազդանշանի փոխանցման հետ:

Էլեկտրական լարման չափիչները թողարկում են անալոգային լարման ազդանշան: Այս անալոգային ազդանշանը քայքայվում է երկար մալուխի ընթացքում և հեշտությամբ ընդունում է էլեկտրամագնիսական միջամտությունը (EMI) և ազդանշանային աղմուկը:

4. Կարո՞ղ եմ էլեկտրական լարման չափիչները տեղադրել անմիջապես բետոնի մեջ:

Հնարավորության դեպքում այն ​​խորհուրդ չի տրվում առանց լայնածավալ արտաքին պաշտպանության: VWSG-ները լիովին կնքված են և բնականաբար ամուր՝ դրանք դարձնելով արդյունաբերության ստանդարտ ուղղակի բետոնի ներկառուցման համար:

5. Ո՞ր տարբերակն է ապահովում ներդրումների ավելի լավ վերադարձ (ROI):

Կարճաժամկետ կամ լաբորատոր նախագծերի համար ESG-ն առաջարկում է ավելի լավ ROI՝ նախնական ցածր ծախսերի պատճառով: Լայնածավալ կամ բազմամյա ենթակառուցվածքային նախագծերի համար VWSG-ն ապահովում է զգալիորեն ավելի լավ ROI, քանի որ դրա սեփականության ընդհանուր արժեքը ավելի ցածր է՝ պահպանման և փոխարինման նվազագույն կարիքների պատճառով:
