Ինչպես ընտրել ճիշտ բեռնախցիկ. Երկրատեխնիկական ինժեների ընտրության ուղեցույց

Պատնեշի խարիսխի մոնիտորինգի նախագծում անհամապատասխան բեռնախցիկը ոչ միայն վատ տվյալներ է արտադրում, այլև ստեղծում է անվտանգության պատասխանատվություն: Տվյալների շեղումը լուռ կուտակվում է: Կրիտիկական ազդանշանները բաց են թողնում: Ի վերջո, թիմերը բախվում են ծախսատար վերագործիքավորման ծրագրի կեսին: Այս սցենարը ընդգծում է դաժան իրականությունը գեոտեխնիկական ճարտարագիտության մեջ: Բեռնախցիկները փոխարինելի բաղադրիչներ չեն: Սխալ տեսակի ընտրությունը հանգեցնում է տվյալների ամբողջականության խախտման, նախագծի հետաձգման կամ անվտանգության լուրջ ռիսկերի: Դուք պետք է հասկանաք, թե ինչպես ընտրել ճիշտ բեռնախցիկը ձեր կոնկրետ հավելվածի համար: Այս հոդվածը տրամադրում է գործնական որոշումների շրջանակ ինժեներների և գնումների թիմերի համար՝ բացարձակ վստահությամբ կառուցվածքային մոնիտորինգի սենսորների ընտրության համար:

Ինչ է իրականում չափում բեռնախցիկը (և ինչ չէ)

Եկեք հաստատենք հիմնարար հստակություն. Բեռնախցիկը մեխանիկական ուժը վերածում է չափելի էլեկտրական ազդանշանի: Այն պարզապես «քաշը չի չափում»: Դուք պետք է տարբերեք ուժի չափումը, ճնշման չափումը և տեղաշարժի չափումը: Այս հստակ հասկացությունների միաձուլումը հաճախ հանգեցնում է գործիքների անհամապատասխանության:

Երկրատեխնիկական և կառուցվածքային մոնիտորինգում թրթռացող մետաղալարով բեռնախցիկը գերիշխող ընտրությունն է: Այն զգալիորեն տարբերվում է լարման չափիչի տեսակներից, որոնք սովորաբար հանդիպում են ստանդարտ արդյունաբերական պարամետրերում: Ավելին, արդյունաբերությունն այժմ տարբերակում է սովորական և «խելացի» բեռնախցիկները: Խելացի սենսորներն օժտված են ազդանշանի ներկառուցված մշակմամբ, թվային ելքով և բազմապարամետրային հնարավորություններով: Այժմ, երբ մենք հասկանում ենք դրանց հիմնական գործառույթը, մենք պետք է գնահատենք գործառնական միջավայրը:

Որոշման գործոն 1. Նախ սահմանեք ձեր չափման միջավայրը

Դուք պետք է սահմանեք ձեր չափման միջավայրը, նախքան բեռնախցիկի տեսակը դիտարկելը: Այս մոտեցումը վերակառուցում է ընտրության գործընթացը և դուրս է գալիս ընդհանուր տեխնիկական աղյուսակի համեմատությունից:

Հողի և ժայռերի շփման միջավայրը պահանջում է հատուկ ձևավորում: Երկրի ճնշման բջիջները կարիք ունեն հարթ երեսի, մեծ տարածքի նախագծման՝ սթրեսի կոնցենտրացիաները միջինացնելու համար: Kingmach հողային ճնշման բջիջը (vw & smart type) ընտանիքը ծառայում է հենց այս նպատակին: Կետային բջիջը համակարգված կերպով կեղծ ընթերցումներ կտա լրացման նյութերում: Խարիսխի ձողը, կույտը և հետլարված միջավայրերը թելադրում են տարբեր ձևեր: Սնամեջ կամ պինդ բեռնախցիկները պետք է ճշգրտորեն համապատասխանեն պտուտակի կամ մալուխի տրամագծին և նախալարման մեծությանը:

Կառուցվածքային կաղապարները և ժամանակավոր աշխատանքները պահանջում են ամուր սենսորներ: Կաղապարային առանցքային ուժաչափեր, ինչպիսիք են խելացի կաղապարամած առանցքային ուժաչափ (VW) JMZX-39XXHAT , ապահովում են արագ ընթերցման հնարավորություններ և կոպիտ բեռնաթափման հանդուրժողականություն: Ջրի և դիֆերենցիալ ճնշման համատեքստերը պահանջում են պիեզոմետրեր և ջրի մակարդակի դիֆերենցիալ ճնշման չափիչներ: Ինժեներները նշում են դրանք, երբ «ուժը» հիդրոստատիկ է: Հիշեք, որ արդյունաբերական և երկրատեխնիկական միջավայրերը սկզբունքորեն տարբերվում են: Տեղադրման մշտականությունը, ազդեցության տևողությունը, թրթռումը և կարգավորող համատեքստը փոխվում են՝ կախված շրջակա միջավայրից:

5 հարց, որոնց պետք է պատասխանել նախքան նշելը

Նախքան բեռնախցիկի մոդելը նշելը, պատասխանեք շրջակա միջավայրի այս 5 հարցերին:

1. Ի՞նչ նյութ է շրջապատում սենսորը:
2. Բեռը դինամիկ է, թե ստատիկ:
3. Արդյո՞ք սենսորը կկանգնի սուզվելու կամ խոնավության հետ:
4. Որքա՞ն կտևի մոնիտորինգի ծրագիրը:
5. Որոնք են տարածքի սահմանափակումները տեղադրման համար:

Շրջակա միջավայրի տեսակը		Առաջարկվող սենսորի տեսակը	Kingmach օրինակելի մոդել
Գեոտեխնիկական	Հողի և լցոնման կոնտակտ (թափեր, հենապատեր, թաղված կառույցներ)	Հարթ դեմքով, մեծ տարածքի հողային ճնշման բջիջ	VW & Smart Type Earth Pressure Cell
	Խարիսխի ձող, կույտ և հետլարում (Քարի պտուտակներ, հողային խարիսխներ, նախապես լարված մալուխներ)	Սնամեջ բեռնախցիկ	Սնամեջ բեռնախցիկ JMZX-3XXXHAT
Կառուցվածքային	Խորը հիմք և թունելի պողպատե հենարաններ (Կրակաձողեր, պողպատե կողիկներ, թունելի երեսպատումներ)	Սռնային ուժի / բեռնվածքի չափիչ (ճանկերի տիպի ամրացում)	Axial Force Load Meter (VW & Smart Type) JMZX-38XXHAT
	Կառուցվածքային կաղապարներ և ժամանակավոր աշխատանքներ (Բետոնի թափումներ, կեղծ աշխատանքներ, ամրացնող շրջանակներ)	Կաղապարի առանցքային ուժաչափ	Smart Formwork Axial Force Meter (VW) JMZX-39XXHAT
	Սեղմում կոշտ մակերեսների միջև (Կամուրջի առանցքակալներ, սյուների հիմքեր, բեռի փորձարկման շրջանակներ)	Պինդ բեռնախցիկ	Պինդ բեռնախցիկ Կոշտ բեռնախցիկ JMZX-34XXHAT
Ջուր/ճնշում	Ծակոտի ջրի ճնշումը հագեցած հողում (թափեր, պատնեշների միջուկներ, լանջեր, լցոնումներ)	Պիեզոմետր	Խելացի պիեզոմետրեր (VW) JMZX-55XXHAT
	Ստորերկրյա ջրերի մակարդակը հորատանցքերում և հորերում (Տեղի ուսումնասիրություն, ջրազրկման հսկողություն, պատնեշի արտահոսք)	Դիֆերենցիալ ճնշման ջրի մակարդակի հաշվիչ	Դիֆերենցիալ ճնշման ջրի մակարդակի չափիչ
Արդյունաբերական/ճշգրիտ	Կոմպակտ մեխանիկական համակարգեր (Նեղ կառուցվածքային մակերեսներ, բարակ բաղադրիչներ, նեղ տարածության ինտեգրում)	Լարվածության չափիչի բեռնվածության բջիջների սենսոր (մանրագործված)	Լարվածության չափիչ բեռնվածության բջջային սենսոր
Արդյունաբերական	Հանքարդյունաբերություն և ստորգետնյա պեղումներ (Աջակցող ճառագայթներ, ամրացնող տարրեր, ապարների ճնշման գոտիներ)	Լարվածության չափիչի բեռնախցիկի սենսորը աջակցության/ամրացման անդամների վրա	Լարվածության չափիչ բեռնվածության բջջային սենսոր

Ուսումնասիրեք Kingmach Load Cell-ի ամբողջ արտադրանքը: Բեռնել բջջային կատեգորիա

Որոշման գործոն 2. Բեռնախցիկի տեսակը համապատասխանեցրեք ուժի կազմաձևին

Հաջորդը, դուք պետք է համապատասխանեցնեք բեռնախցիկի տեսակը հատուկ ուժի կազմաձևին:

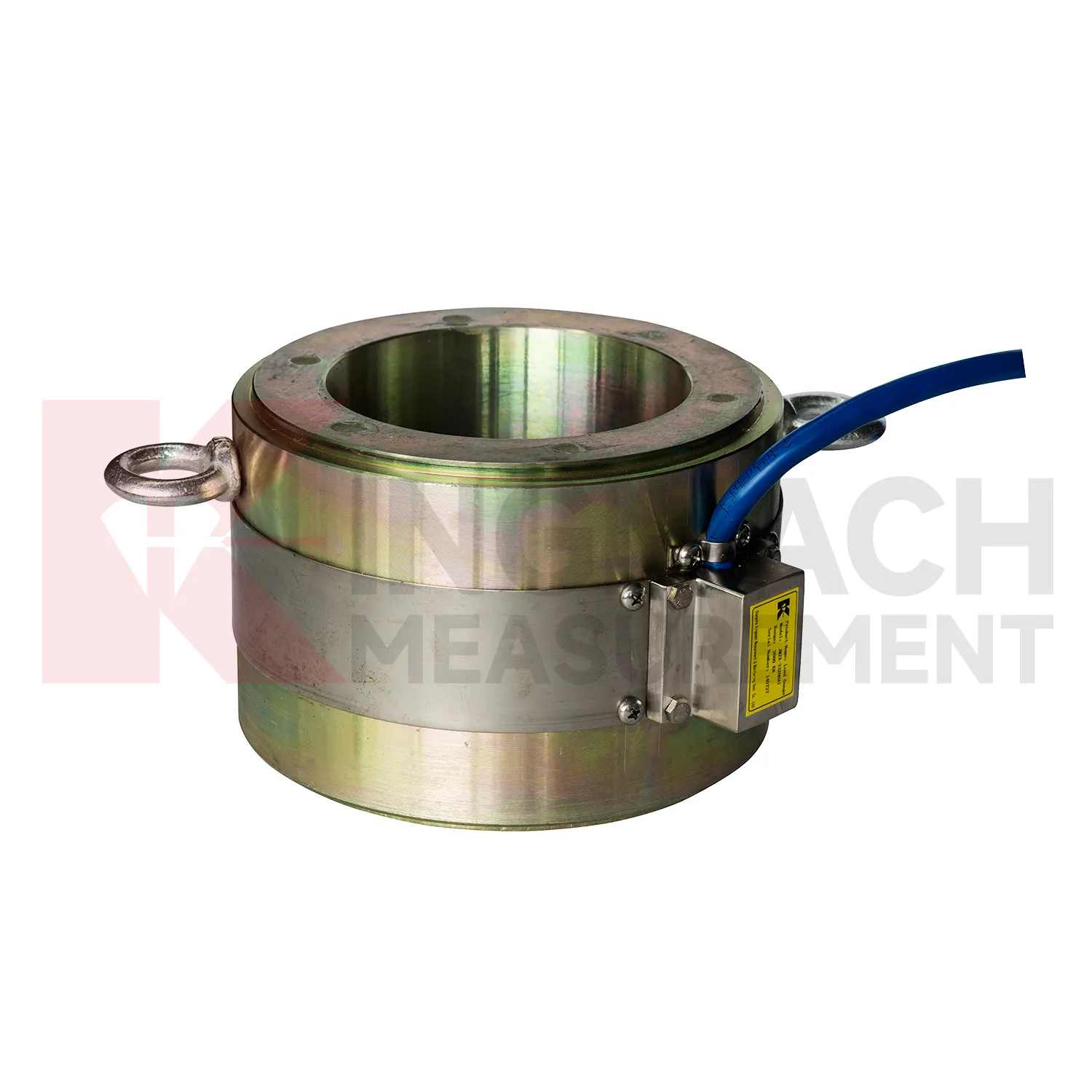

• Սնամեջ բեռնման բջիջներ (օրինակ, JMZX-3XXXHAT ): Սրանք ունեն խարիսխի ձողերի, ժայռի պտուտակների և կույտերի գլխիկների միջանցքային ձևավորում: Ուժն անմիջապես անցնում է կենտրոնով։ Նրանք իդեալական են հետտեղադրված մոնիտորինգի համար՝ առանց կառուցվածքային անդամը խաթարելու:

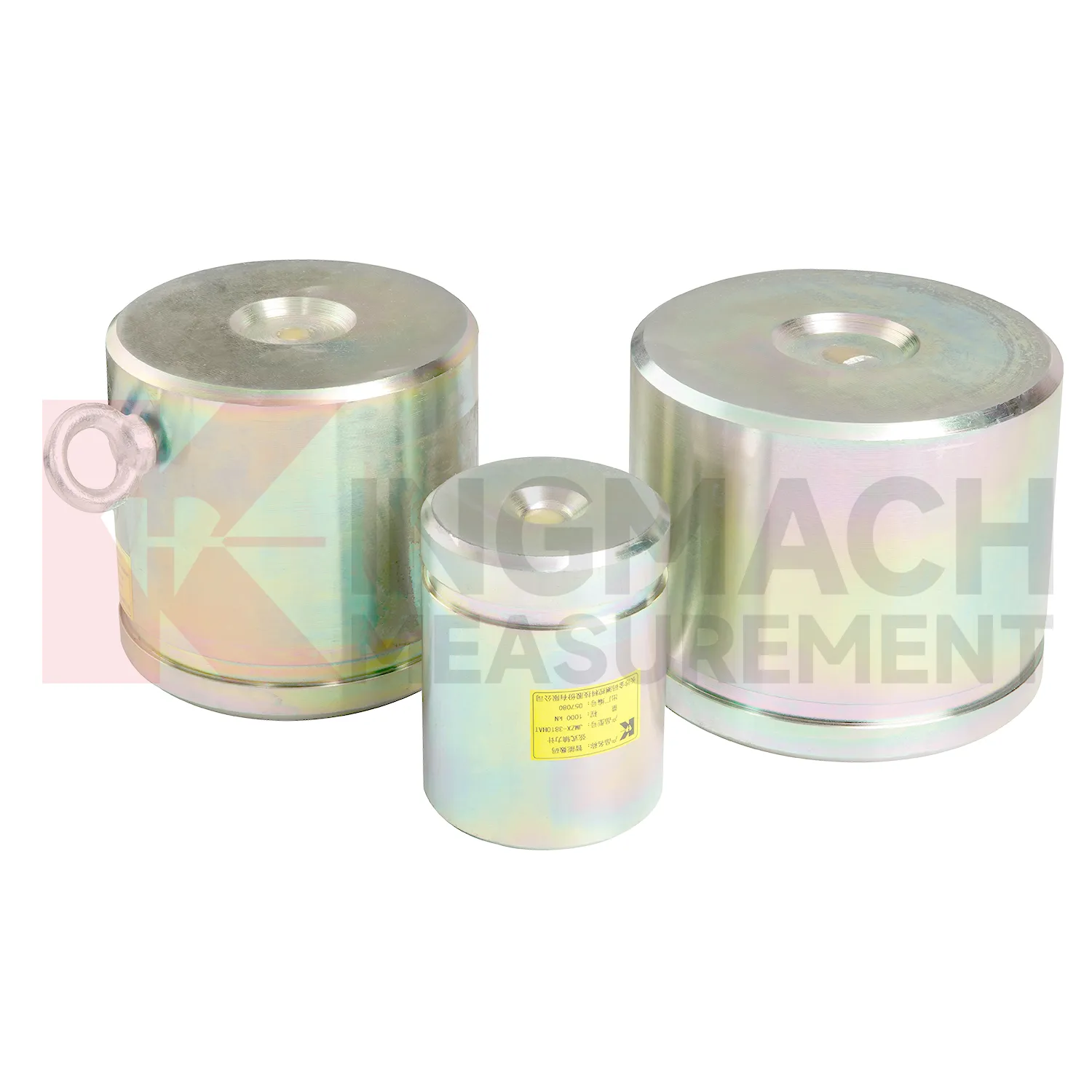

• Կոշտ բեռի բջիջներ (օրինակ, JMZX-34/35/36XXHAT ): Այս սյունակային սեղմման տարրերը տեղակայված են կառուցվածքային մակերեսների միջև: Բջիջն ինքնին դառնում է կրող ներդիր: Նրանք հիանալի կերպով համապատասխանում են ավելի բարձր հզորությունների միջակայքերին:
• Առանցքային ուժի բեռնաչափեր (օրինակ՝ JMZX-38XXHAT ): Ինժեներները դրանք օպտիմիզացնում են մալուխների և հենասյուների մոնիտորինգի համար: Նրանք ֆիքսում են նախասթրեսային փոփոխությունները ժամանակի ընթացքում: Այս գործառույթը կարևոր է կամուրջների և հենապատերի երկարատև աշխատանքի համար:
• Երկրի ճնշման բջիջները (օրինակ, JMZX-50/51XXAT ): Այս մեծ տրամագծով հարթ բջիջները չափում են հողի կառուցվածքի միջերեսային լարվածությունը: «51» մեծ տարբերակը մշակում է ամբարտակի և պատնեշի բարձր բեռնվածության կիրառումը:

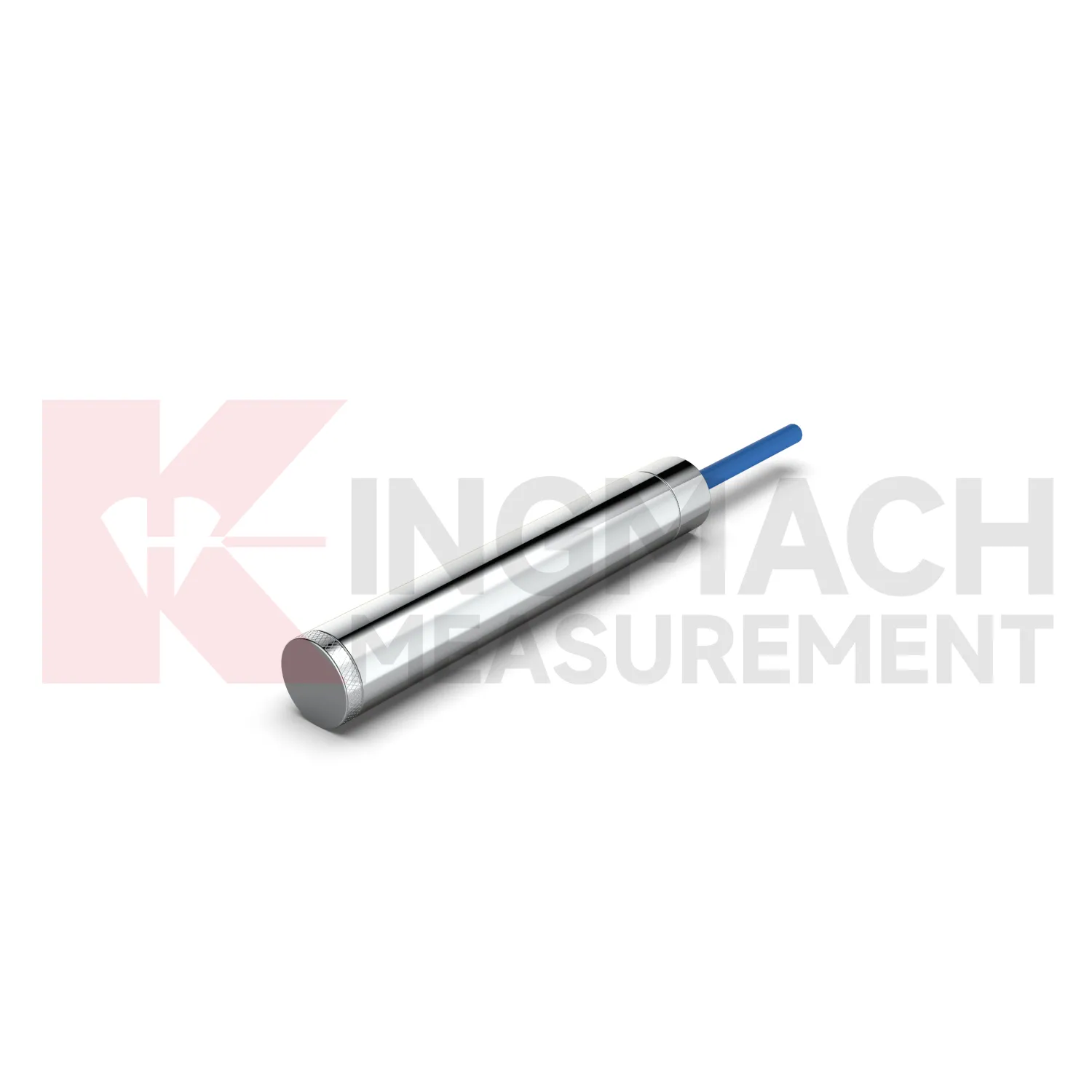

• Պիեզոմետրեր (օրինակ՝ JMZX-55XXHAT ): Ինժեներներն ընտրում են դրանք, երբ «բեռը» ջրի ճնշումն է: Խելացի թրթռացող մետաղալարերի տեսակներն իրականացնում են ստորերկրյա ջրերի և ծակոտիների ճնշման երկարաժամկետ մոնիտորինգ:

Որոշման գործոն 3. Կարողություն, ճշգրտություն և չափից ավելի հստակեցման ծուղակը

Զգուշորեն ուշադրություն դարձրեք կարողություններին, որպեսզի խուսափեք գնումների ընդհանուր սխալից՝ չափից ավելի ճշգրտումներից: Շատ թիմեր գնում են՝ հիմնվելով առավելագույն հզորության վրա, այլ ոչ թե իրական գործառնական տիրույթի վրա: Օրինակ, 5000 կՆ բջիջի տեղադրումը 400 կՆ հավելվածում ստիպում է նրան գործել իր տիրույթի ամենացածր 8%-ում: Բանաձևը և կրկնելիությունը կտրուկ վատանում են տիրույթի ծայրահեղությունների դեպքում: Որպես ընդհանուր կանոն, ընտրեք մի բջիջ, որտեղ ակնկալվող գործառնական բեռը գտնվում է իր անվանական հզորության 40%-ից մինչև 80%-ի սահմաններում:

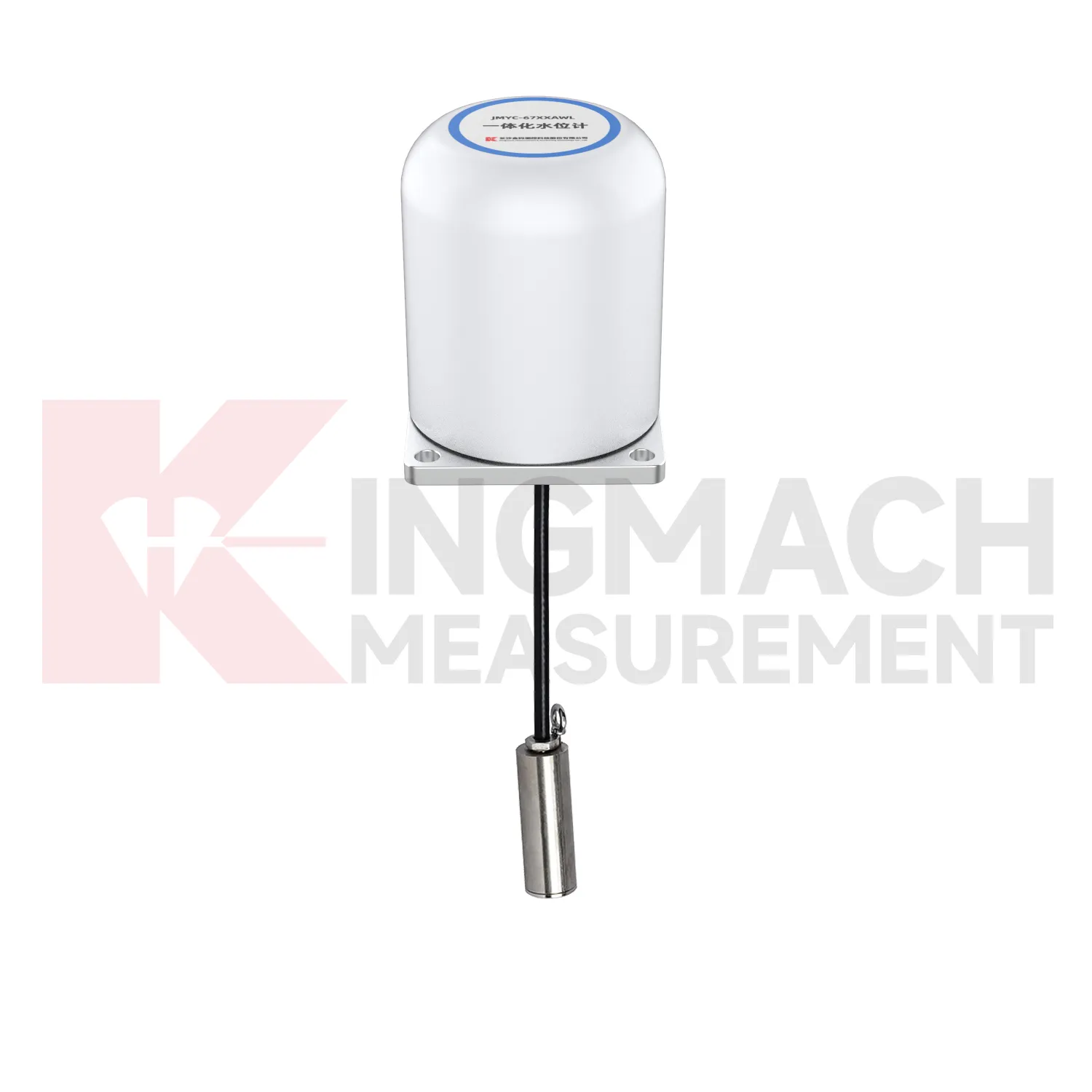

Դուք նաև պետք է հասկանաք ճշգրտության դասերը: Լաբորատոր ճշգրտությունը կտրուկ տարբերվում է տեղադրված ճշտությունից: Ջերմաստիճանի էֆեկտները, էքսցենտրիկ բեռնումը և մալուխի երկարությունը փոխում են դաշտի արդյունավետությունը: Լայն շրջանակի բջիջներ, ինչպիսիք են JMYC-67XXAWL-ը դիֆերենցիալ ճնշման հաշվիչ , առաջարկում են ճկունություն: Դուք պետք է գնահատեք, թե երբ են նրանք խնայում ծախսերը և երբ նրանք զոհաբերում են լուծումը: Վերջապես, հաշվի առեք երկարաժամկետ կայունությունը: Թրթռացող մետաղալարերի տվիչները ցույց են տալիս հիանալի սողանք և զրոյական շեղում բազմամյա մոնիտորինգի ծրագրերում: Նրանք սովորաբար գերազանցում են դիմադրողական լարման չափիչի տեսակներին այս սցենարներում:

Որոշման գործոն 4. սովորական ընդդեմ խելացի զգայության

Դուք պետք է որոշեք, թե երբ է կարևոր հետախուզությունը: Սովորական թրթռացող մետաղալարերի տվիչները թողարկում են հաճախականության ազդանշան: Նրանք պահանջում են արտաքին ընթերցում կամ տվյալների լոգեր: Նրանք առաջարկում են ամենացածր միավորի արժեքը, բարձր հուսալիությունը և տասնամյակների ապացուցված կատարումը:

Ընդհակառակը, խելացի (HAT) սենսորները պարունակում են միկրոպրոցեսոր: Այս պրոցեսորը կարգավորում է ազդանշանի կարգավորումը, ջերմաստիճանի փոխհատուցումը և թվային RS-485/SDI-12 ելքը: Այս ինտելեկտը վերացնում է աղմուկը խոշոր կայքերում երկար մալուխային երթուղիների ժամանակ: Դուք պետք է ընտրեք խելացի սենսորներ 20 կամ ավելի գործիքներից բաղկացած մեծ զանգվածների համար: Նրանք նաև գերազանցում են հեռավոր կայքերը կամ նախագծերը, որոնք պահանջում են ուղղակի ինտեգրում SCADA կամ IoT տվյալների հարթակներում: Սովորական սենսորները բավարար են ձեռքով կարդալու ծրագրերի կամ փոքր կայքերի քանակի համար: Զգուշորեն հաշվի առեք սեփականության ընդհանուր արժեքը: Խելացի սենսորների արժեքը սկզբից ավելի է, բայց դրանք նվազեցնում են տվյալների լոգերի ալիքների քանակը, լարերի բարդությունը և սպասարկման այցելությունները սովորական 5 տարվա մոնիտորինգի ժամանակահատվածում:

Որոշման գործոն 5. Համակարգի ինտեգրում

Բեռնախցիկը ամբողջ համակարգը չէ: Միայն բեռնախցիկը արտադրում է տվյալներ, բայց մոնիտորինգի համակարգը ստեղծում է պատկերացում: Դուք պետք է համատեղ նշեք ընթերցումներ, տվյալների գրանցիչներ, վիզուալիզացիայի ծրագրակազմ և ազդանշանային շեմեր:

Նախ ապահովեք ազդանշանի համատեղելիությունը: Ելքի տեսակը պետք է լիովին համապատասխանի տվյալների հավաքագրման համակարգին: Մալուխների անցկացման նկատառումները նույնքան կարևոր են: Գնահատեք մալուխի երկարությունը ազդանշանի հնարավոր քայքայման համեմատ: Օգտագործեք զրահապատ գործիքային մալուխ ստորգետնյա կամ ստորջրյա վազքի համար: Մտածեք վիզուալիզացիայի և ահազանգման մեխանիզմների մասին: Ավտոմատացված վահանակները վերափոխում են չմշակված բեռնվածության ընթերցումները գործող անվտանգության հետախուզության: Այս հետախուզությունը կենսական նշանակություն ունի ամբարտակների մոնիտորինգի, հիմքի փոսի կառավարման և կամուրջների առողջության համար: Փնտրեք ծրագրին հատուկ լուծումների փաթեթներ՝ հարմարեցված ձեր ենթակառուցվածքի տեսակին:

Գործնական ընտրության ստուգաթերթ

Ընտրության ընդհանուր սխալներ (և ինչպես խուսափել դրանցից)

1. Սխալ արդյունաբերության կենտրոնացում: Արդյունաբերական բեռնախցիկների նշումը գեոտեխնիկական կիրառությունների համար վտանգավոր է: Նրանք ունեն սխալ ձևի գործոն, անբավարար պաշտպանության վարկանիշներ և չունեն երկարաժամկետ կայունության տվյալներ:

2. Անտեսելով տեղադրման մեթոդաբանությունը: Սնամեջ բջիջը պահանջում է կատարյալ առանցքային հավասարեցում: Անփորձ անձնակազմը կարող է առաջացնել էքսցենտրիկ բեռի սխալներ, որոնք խաթարում են տվյալները մոնիտորինգի ողջ ընթացքում:

3. Գնումներ միավորի գնով: Գնումները խստորեն հիմնված են մեկ սենսորի գնի վրա, մինչդեռ սարքավորման համակարգի ընդհանուր արժեքը անտեսելը հանգեցնում է բյուջեի գերակատարումների:

4. Հետախուզական տվյալների ձեռքբերում: Տվյալների հավաքագրման համակարգը որպես հետևողական մտածողություն դիտարկելը համատեղելիության հսկայական բացեր է ստեղծում:

5. Անտեսելով սպասարկումը: Պատնեշների անվտանգության մոնիտորինգի 10-20+ տարվա ծրագրերում վերահաշվառման կամ սենսորների փոխարինման պլանավորման ձախողումը վտանգում է երկարաժամկետ անվտանգությունը:

Ճիշտ սենսոր, ճիշտ նախագիծ, ճիշտ գործընկեր

Ճիշտ սենսոր ընտրելը ապահովում է ձեր նախագծի հաջողությունը: Դուք պետք է սահմանեք ձեր չափման միջավայրը, համապատասխանեք ուժի կազմաձևին, օպտիմիզացնեք հզորության միջակայքը, ընտրեք ճիշտ հետախուզական մակարդակը և ուշադիր պլանավորեք ձեր համակարգի ինտեգրումը: Բարդ նախագծերը մեծապես օգուտ են քաղում վաղ ինժեներական երկխոսությունից, այլ ոչ թե տվյալների թերթերի պարզ համեմատություններից:

Kingmach-ի տեխնիկական թիմը տրամադրում է ծրագրի պահանջների անվճար վերանայում: Ներկայացրեք ձեր նախագծի պարամետրերը և ստացեք առաջարկվող սենսորային բնութագրերը 48 ժամվա ընթացքում:→ [Ստացեք անվճար տեխնիկական առաջարկություն]

Այս անվճար խորհրդատվությունն օգնում է ապահովել գործիքների օպտիմալ ընտրություն: Դուք կարող եք ուսումնասիրել մեր համապատասխան նախագծի դեպքերի ուսումնասիրությունները՝ ձեր ներգրավվածությունը խորացնելու համար: Թերթիր մեր համապարփակ Բեռնախցիկ ձեր կարիքների համար ճշգրիտ գործիք գտնելու համար: Մենք տրամադրում ենք ամուր երկարաժամկետ աջակցություն և չափաբերման ծառայություններ՝ ձեր ենթակառուցվածքը պաշտպանելու համար:
