Kingmach ջրի մակարդակի սենսորներ պատնեշի մոնիտորինգի համար

Ինչու է ջրի մակարդակի մոնիտորինգը կարևոր պատվարի անվտանգության համար

Ջրի մակարդակը ջրամբարների պլանավորման, հեղեղումների վերահսկման, արտահոսքի վերանայման և նախազգուշացման որոշումների հետևում գործող փոփոխականներից մեկն է: Այն կարող է նկարագրել կառուցվածքի հիդրավլիկ բեռը, ցույց տալ, թե արդյոք ռելիեֆային խողովակն իրեն պահում է ինչպես սպասվում էր, և օգնում է մեկնաբանել ստորերկրյա ջրերի կամ ներքին ճնշման փոփոխությունները, երբ այն կարդացվում է այլ գործիքների հետ:

Օգտակար արդյունքը համեմատելի ժամանակային շարք է, այլ ոչ թե մեկուսացված թիվ: Ինժեներները կարող են համեմատել տեղումները, ջրամբարի փոփոխությունը, ջրահեռացման արձագանքը և ներքին պայմանները ժամանակի ընթացքում, երբ տվյալները, նմուշառման միջակայքը և սպասարկման պատմությունը պահպանվում են չափման տվյալների հետ: Սա հիմք է որոշում կայացնելու՝ արդյոք փոփոխությունը հետաքննության կարիք ունի, թե համապատասխանում է կայքի սովորական արձագանքին:

Պատվարի մոնիտորինգի ջրի մակարդակի տվիչների հիմնական տեսակները

Սենսորը պետք է համապատասխանի չափման կետին: Ընկղմված ճնշման սենսորը կարող է տեղավորվել ներկառուցված դիտահողով կամ ճնշման օգնության խողովակով, մինչդեռ ռադարային կամ ուլտրաձայնային չափումը կարող է խուսափել բաց ջրի մակերեսի հետ շփումից: Լողացող համակարգերը, փուչիկները և անձնակազմի մեխանիկական չափիչները մնում են համապատասխան, եթե տեղանքի պայմանները կամ վավերացման մեթոդը դրանք գործնական են դարձնում:

Ձեռնարկ անձնակազմի չափիչներն արժանի են տեղ մոնիտորինգի պլանում: Դրանք ապահովում են տեսանելի, առանց էներգիայի տեղեկանք՝ շահագործման հանձնելու, պարբերական ստուգումների և իրադարձություններից հետո հետաքննության համար: Սահմանեք տվյալները, անվտանգ մուտքի երթուղին, ստուգման միջակայքը և ժամանակի դրոշմված գրառումների ձևաչափը, որպեսզի այս ընթերցումները կարողանան վավերացնել, այլ ոչ թե շփոթեցնել թվային տվյալների հոսքը:

Ինչպես են աշխատում ջրի մակարդակի դիֆերենցիալ ճնշման սենսորները

Հիդրոստատիկ սենսորը ջրի ճնշումը ընկալման կետում փոխակերպում է մակարդակի արժեքի: Քանի որ սենսորի վերևում գտնվող ջրի սյունը մեծանում է, ճնշումը մեծանում է: Սուզված դիֆրագմայի համար կապը կարող է արտահայտվել որպես Delta P = rho gh, ուստի հաղորդված մակարդակը կախված է հեղուկի խտությունից, սենսորի բարձրությունից և կայուն մթնոլորտային հղումից:

Բացօթյա կիրառությունների համար օդափոխվող մալուխը կամ ներքին օդային խողովակը կարող է չափումը հղում կատարել մթնոլորտային ճնշմանը: Դա նվազեցնում է բարոմետրիկ փոփոխությունը որպես ջրի մակարդակի իրադարձություն դիտարկելու ռիսկը: Դա չի վերացնում դաշտային կարգապահության անհրաժեշտությունը. գրանցեք սենսորի բարձրությունը և հղման տվյալները գործարկման ժամանակ, պահեք օդափոխության ուղին չոր և բաց, և համեմատեք կայուն ցուցանիշը հետազոտված կամ ձեռքով տեղեկանքի հետ:

Չափման այս մեթոդը հարմար է բազմաթիվ ամբարտակների և հիդրոլոգիական կետերի համար, սակայն այն չպետք է ընտրվի միայն պիտակով: Գնորդը պետք է ստուգի խողովակի երկրաչափությունը, ակնկալվող գլխիկը, նստվածքի ռիսկը, մալուխի երթուղին, սպասարկման հասանելիությունը և տվյալների ճարտարապետությունը՝ նախքան ճնշման վրա հիմնված մոտեցումը հաստատելը:

Ճշգրտություն, լուծում և տիրույթ. ինչ պետք է համեմատեն գնորդները

Բանաձևը ամենափոքր աճն է, որը կարող է հայտնաբերել կամ ցուցադրել սարքը: Ճշգրտությունը նկարագրում է, թե սահմանված պայմաններում որքանով է հաղորդված արժեքը իրական արժեքին մոտ: Նուրբ ցուցադրման աճն ինքնին չի երաշխավորում, որ նախազգուշացման շեմը կամ երկարաժամկետ միտումը հուսալի են. տեղադրման օֆսեթը, ջերմաստիճանի արձագանքը, չափաբերումը և հղման կետի կայունությունը նույնպես կարևոր են:

Ընտրեք միջակայք առավելագույն արժանահավատ ջրի սյունակի համեմատ, ոչ միայն նորմալ գործառնական մակարդակի: Վերանայեք ջրհեղեղի մակարդակը, խողովակի գլխիկը, ճնշման սպասվող էքսկուրսիաները և գերբեռնվածության հետևանքները: ԳՀՀ-ում պետք է նշվի նաև ընթերցման ինժեներական նպատակը, քանի որ ջրամբարի հաշվետվության, միտումների մոնիտորինգի և տագնապի արձագանքման ընդունման չափանիշները կարող են տարբեր լինել:

JMYC-67XXAWL և JMYC-67XXAD՝ տվյալների ճարտարապետության ընտրություն

Հեռավոր ջրամբարի, հիդրոլոգիայի կամ չվերահսկվող ամբարտակի կետերի համար՝ Kingmach JMYC-67XXAWL համատեղում է դիֆերենցիալ ճնշման սենսորը, ներկառուցված 4G DTU և ներքին մարտկոցը: Նրա 10 մ, 20 մ և 30 մ մոդելները կարող են պարզեցնել տեղակայումը, որտեղ պաշտպանված մալուխային երթուղին և տեղական էլեկտրամատակարարումը դժվար է ապահովել: Դրա համապատասխանությունը դեռևս կախված է բջջային ծածկույթից, նմուշառման պլանավորված ընդմիջումից, տեղադրման հասանելիությունից և մարտկոցի սպասարկման իրատեսական պլանից:

The Kingmach JMYC-67XXAD վերցնում է լարային ինտեգրման ճանապարհը: Նրա RS485 ինտերֆեյսը և DC 9-24 Վ էներգիայի պահանջը հարմար են դարձնում այն, որտեղ արդեն նախագծված են լոգերը, էլեկտրամատակարարումը, պաշտպանված մալուխի երթուղին և ձեռքբերման ճարտարապետությունը: Դրա 10 մ, 20 մ և 30 մ տարբերակները պետք է ընտրվեն առավելագույն ակնկալվող մակարդակով, այլ ոչ միայն ջրի նորմալ մակարդակով:

Տեխնիկական տարբերությունը պետք է առաջացնի ինժեներական որոշում: AWL մոդելը հաղորդում է 1 մմ լուծաչափ և +/-0,1% FS ճշգրտություն մարտկոցով աշխատող 4G փոխանցման միջոցով; AD մոդելը հաղորդում է 0,1 մմ լուծաչափ և 0,2% FS ճշգրտություն RS485 ինտեգրմամբ: Համեմատեք այդ թվերը ամբողջ չափման շղթայի հետ, ներառյալ տվյալների վերահսկումը, տեղադրման սխալը, ահազանգի նպատակը և սպասարկման սահմանափակումները, փոխարենը ընտրելու մեկ համար:

Տեղադրման գործոնները, որոնք ազդում են իրական ճշգրտության վրա

Ճիշտ նշված սենսորը դեռևս կարող է ծրագրի վատ տվյալներ տալ, երբ տեղադրումը թույլ է: Օգտագործեք կայուն մոնտաժ, փաստաթղթավորված ուղղահայաց հղում, պաշտպանված մալուխային երթուղի, մաքուր մուտք դեպի խողովակ կամ խողովակ և գրանցված զրո կամ շեղում: Օգնության խողովակում կամ ներկառուցված ջրի մակարդակի խողովակում փաստաթղթավորեք կախոցի դասավորությունը և սենսորի դիրքը, որպեսզի ապագա օպերատորները կարողանան մեկնաբանել փոփոխությունները սպասարկումից կամ փոխարինումից հետո:

Նստվածքը, բիովաղտոտումը, տուրբուլենտությունը, թակարդված օդը, մալուխի լարվածությունը, կայծակի ազդեցությունը և ջրային մուրճը կարող են ազդել չափման վրա: Ճնշման սենսորների տեղադրման համար անհրաժեշտ են չոր, բաց օդափոխման ուղիներ: Մարտկոցով աշխատող կայանները կարիք ունեն կապի կրկնակի փորձերի և նմուշառման ժամանակացույցի գնահատման ծառայության ժամկետի համեմատ: RS485 ցանցերին անհրաժեշտ է պաշտպանվածության, հիմնավորման, ալիքներից պաշտպանության և գործարկման ստուգումների սահմանված պլան:

Ամբարտակի մոնիտորինգի աշխատանքային հոսքը և հաստատված կիրառական հղումները

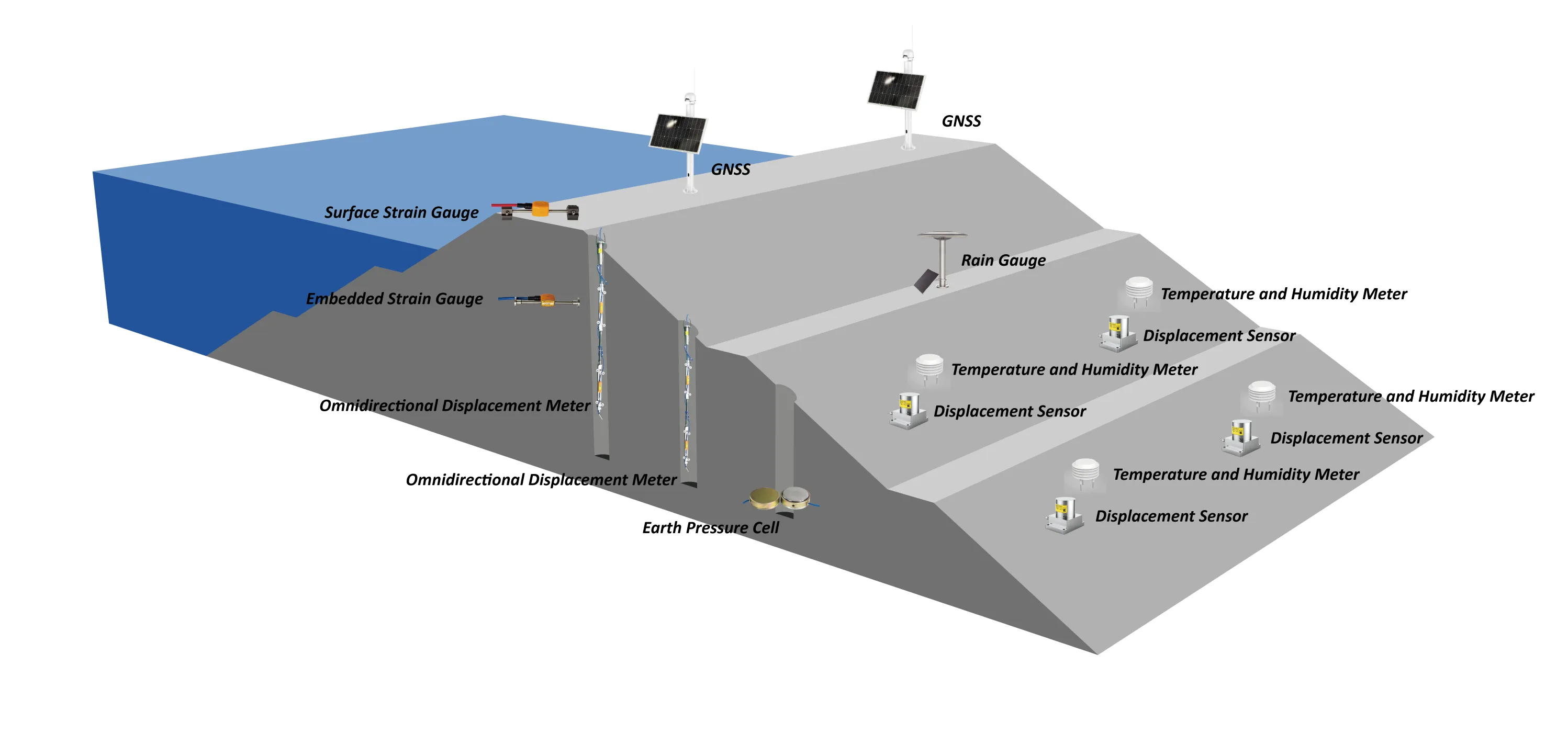

Պատնեշի մոնիտորինգի համակարգը սովորաբար միավորում է մեկից ավելի սենսորային ելք: Ջրի մակարդակի ալիքն ավելի օգտակար է դառնում, երբ այն վերանայվում է արտահոսքի, նստեցման, տեղաշարժի, թեքության, տեղումների և գործառնական գրառումներով: Kingmach-ի պատնեշի մոնիտորինգի լուծում նկարագրում է այս համակարգի մակարդակի մոտեցումը կառուցվածքային, արտահոսքի, հիդրոլոգիական, բնապահպանական և բեռնվածության դիտարկումների ընթացքում:

Տվյալների ուղու համար սահմանեք, թե որտեղ են տվյալները հավաքվում, փոխանցվում, վերանայվում և պահվում նախքան սենսոր ընտրելը: Հեռավոր կետը կարող է պահանջել ինտեգրված 4G սարք; լարային կայքը կարող է պահանջել ալիքի պլան, տվյալների գրանցիչ, պաշտպանիչ մալուխներ և վերանայման հարթակ: Հասանելի ընթերցումներ և տվյալների գրանցիչներ և մոնիտորինգի ծրագրակազմ տրամադրել համապատասխան ներքին հղման կետեր այդ RFQ քննարկման համար:

Այս հոդվածին չի ավելացվել ամբարտակի կատարման որևէ դեպք, քանի որ մատակարարված նյութը չի հաստատում ջրի մակարդակի այս երկու մոդելների համար: Փոխարենը նախագծի հարցումը պետք է տրամադրի կայքի գծանկարը, չափման նպատակը, գործիքավորման ցուցակը և ընդունման չափանիշները, որպեսզի կոնֆիգուրացիան հնարավոր լինի վերանայել իրական տեղադրման համեմատ:

Գնումների և ինժեներական թիմերի ընտրության ստուգաթերթը

Չափման կետ

• Սահմանեք, թե արդյոք կետը ջրամբարի մակերեսն է, ներկառուցված խողովակը, ճնշման օգնության խողովակի ելքը, ստորերկրյա ջրերի հորատանցքը, հոսող ջրհորը կամ հիդրոլոգիական կայանը:
• Հաստատեք առավելագույն վստահելի գլուխը, հղման բարձրությունը, մուտքի սահմանափակումները և պահանջվող միջակայքը:

Տեխնիկական համակարգ

• Սահմանեք ճշգրտությունը և հաշվետվության թիրախը միտումների վերանայման, ահազանգերի կառավարման կամ գործառնական հաշվետվությունների համար:
• Ընտրեք 4G մարտկոցի աշխատանքը հեռավոր կետերի համար կամ RS485՝ լարային ձեռքբերման ցանցի համար:
• Նշեք մոնտաժը, խողովակի երկրաչափությունը, մալուխի երթուղին, օդափոխության պաշտպանությունը, հիմնավորումը, ալիքներից պաշտպանությունը և վավերացման մեթոդը:

Առևտրային և առաքում

• Պահանջեք տվյալների թերթիկը, տրամաչափման փաստաթղթերը, միացման դիագրամը, տեղադրման ուղեցույցը, IP մանրամասները, փաթեթավորման մանրամասները, ժամկետի հաստատումը և երաշխիքային պայմանները:

Պահպանում և ընդունում

• Սահմանեք ստուգման և մաքրման միջակայքերը, մարտկոցի փոխարինման հասանելիությունը, որտեղ կիրառելի է, օդափոխության ստուգումներ, լոգերի ստուգումներ և համեմատություն ձեռնարկի կամ հետազոտված տեղեկանքի հետ:

Ընդհանուր գնման սխալներ

Միայն լուծումը համեմատելը սովորական սխալ է: Ցուցադրման 0,1 մմ ավելացումը կարող է օգտակար լինել, սակայն ընդունումը կախված է նաև ամբողջական մասշտաբի ճշգրտությունից, տեղադրման երկրաչափությունից, ջերմաստիճանի վարքագծից, տրամաչափման պայմաններից և հղման կայունությունից: Նախ սահմանեք որոշման պահանջվող հանդուրժողականությունը, ապա համեմատեք ամբողջական գործիքը և տեղադրման պլանը:

Հաղորդակցությունը հաճախ շատ ուշ է որոշվում: Ցածր էներգիայի 4G սարքը կարող է նվազեցնել դաշտային աշխատանքը հեռավոր կետում, սակայն այն ծածկույթի և մարտկոցի սպասարկման պլանի կարիք ունի: Լարային RS485 սարքը կարող է ավելի հեշտ պահպանել ավարտված ձեռքբերման ցանցում, բայց միայն այն դեպքում, եթե հոսանքը, մալուխի պաշտպանությունը, հիմնավորումը և ալիքների հսկողությունը արդեն հասանելի են:

Օդափոխման սպասարկումն անտեսելը ստեղծում է ևս մեկ խուսափելի ռիսկ: Օդափոխվող հղումը կարող է նվազեցնել բարոմետրիկ սխալը, սակայն խտացումը, խցանումը կամ ջրի ներթափանցումը կարող են վտանգել ընթերցումները: Տեղադրումից, ջրհեղեղից, շինարարական գործունեությունից և սենսորների փոխարինումից հետո ավելացրեք ձեռքով տեղեկանքների ստուգումներ, որպեսզի տվյալների գրառումը մնա պաշտպանելի:
