Kingmach թրթռումային մետաղալարերի տվիչներ կառուցվածքային առողջության մոնիտորինգի համար

Ինչ է չափում թրթռացող մետաղալարերի սենսորը SHM-ում

Թրթռացող մետաղալարերի սենսորը մեխանիկական փոփոխությունը փոխակերպում է լարված լարերի ռեզոնանսային հաճախականության փոփոխության: Համատեղելի ընթերցումը գրգռում է մետաղալարը, հայտնաբերում արձագանքը և կիրառում է տրամաչափման գործակիցներ՝ լարվածությունը, ճնշումը, բեռը կամ այլ ինժեներական արժեք հաշվարկելու համար: Հաճախականությունը չափված մեծությունն է, ուստի մալուխի դիմադրության նորմալ փոփոխությունը ավելի քիչ ազդեցություն ունի արդյունքի վրա, քան այն կարող է ունենալ ցածր մակարդակի դիմադրության կամ լարման ազդանշանի վրա: Մալուխի շարունակականությունը, պաշտպանությունը, խոնավությունից պաշտպանությունը և ընթերցման համատեղելիությունը դեռևս կարևոր են:

Զգացման մեխանիզմի ավելի խորը բացատրության համար վերանայեք ինչպես են աշխատում թրթռացող մետաղալարերի լարման չափիչները . Ինժեներական առավելությունն ամենաուժեղն է դանդաղ, երկարաժամկետ մոնիտորինգում, որտեղ կայունությունը և երկար մալուխային երթուղիները ավելի կարևոր են, քան բարձր հաճախականության դինամիկ արձագանքը: Թրթռացող մետաղալարերի սենսորը ավտոմատ կերպով ճիշտ ընտրություն չէ արագ թրթռումների, մեծ գլոբալ շարժման կամ երկրաչափության համար, որը պահանջում է ճկուն, ձգվող մետաղալարով, օպտիկական կամ արբանյակային չափման ուղի:

Տերմինաբանության ստուգում մինչև RFQ

Մի օգտագործեք «թրթռացող մետաղալար» որպես ընդհանուր անվանում յուրաքանչյուր հաճախականության ելքային կամ թվային տեղաշարժման գործիքի համար: Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT և JMDL-32XXAT մոդելները օգտագործում են ինդուկտիվ հաճախականության մոդուլյացիայի սկզբունքներ: JMDL-52XXADT-ն օգտագործում է երկու զուգակցված ինդուկտիվ պարույրներ, JMLS-22XXADT-ն օգտագործում է մետաղալարային մեխանիզմ դիմադրության փոխակերպմամբ և թվային հաղորդակցությամբ, իսկ JMBD-1050-ն օգտագործում է GNSS դիրքավորում: Ճիշտ տերմինաբանությունը կանխում է ընթերցման ալիքների անհամապատասխանությունը, էլեկտրահաղորդման ենթադրությունները և չափաբերման ընթացակարգերը:

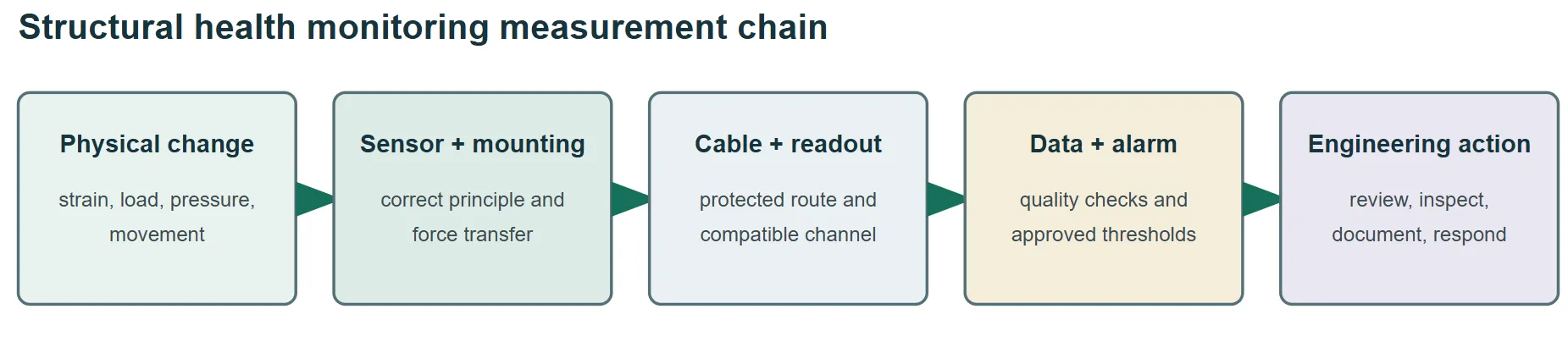

Կառուցեք չափման շղթան նախքան մոդել ընտրելը

Սենսորը SHM համակարգի մեկ շերտն է: Չափման կետը, մոնտաժային սարքավորումը, պաշտպանված մալուխային երթուղին, ընթերցումը կամ գրանցիչը, կապի կապը, ծրագրակազմը, ազդանշանային շեմերը և արձագանքման կարգը պետք է աշխատեն որպես մեկ շղթա: Բարձր կայուն սենսորը չի կարող շտկել անկայուն խարիսխը, վնասված մալուխը, անհամատեղելի ալիքը, ջերմաստիճանի վատ մեկնաբանությունը կամ ինժեներական հիմք չունեցող ազդանշանային շեմը:



• Սահմանեք ինժեներական հարցը և ֆիզիկական փոփոխականը նախքան սենսորների ընտանիք ընտրելը:
• Հաստատեք, որ տիրույթը, լուծաչափը, կրկնելիությունը, ջերմաստիճանի վարքը և նմուշառման արագությունը սատարում են տագնապի որոշումը:
• Նշեք մոնտաժը, մալուխի պաշտպանությունը, հիմնավորումը, ալիքներից պաշտպանությունը, ընթերցման ալիքները, հաղորդակցությունները, տվյալների պահպանման և սպասարկման հասանելիությունը:
• Վերագրեք պատասխանատվություն ելակետային ընթերցումների, շեմի հաստատման, ահազանգի վերանայման, ստուգման և տվյալների պահպանման համար:

Ընտրության չափանիշները, որոնք պատկանում են մեջբերումին

Շարժման մոնիտորինգի ութ տարբերակ և որտեղ են դրանք տեղավորվում

Հետևյալ ութ տարբերակները հայտնվում են Kingmach-ում տեղաշարժի փոխարկիչի միջակայքը . Նրանք լուծում են շարժման տարբեր հարցեր SHM-ի ներսում, բայց դրանք մեկ թրթռացող մետաղալարերի սենսորի ութ տարբերակ չեն: Համեմատեք զգայության սկզբունքը, չափման ուղին, տեղադրման եղանակը, ելքը և սպասարկման պահանջները, նախքան մոդելները որպես փոխարինիչներ ընդունելը:

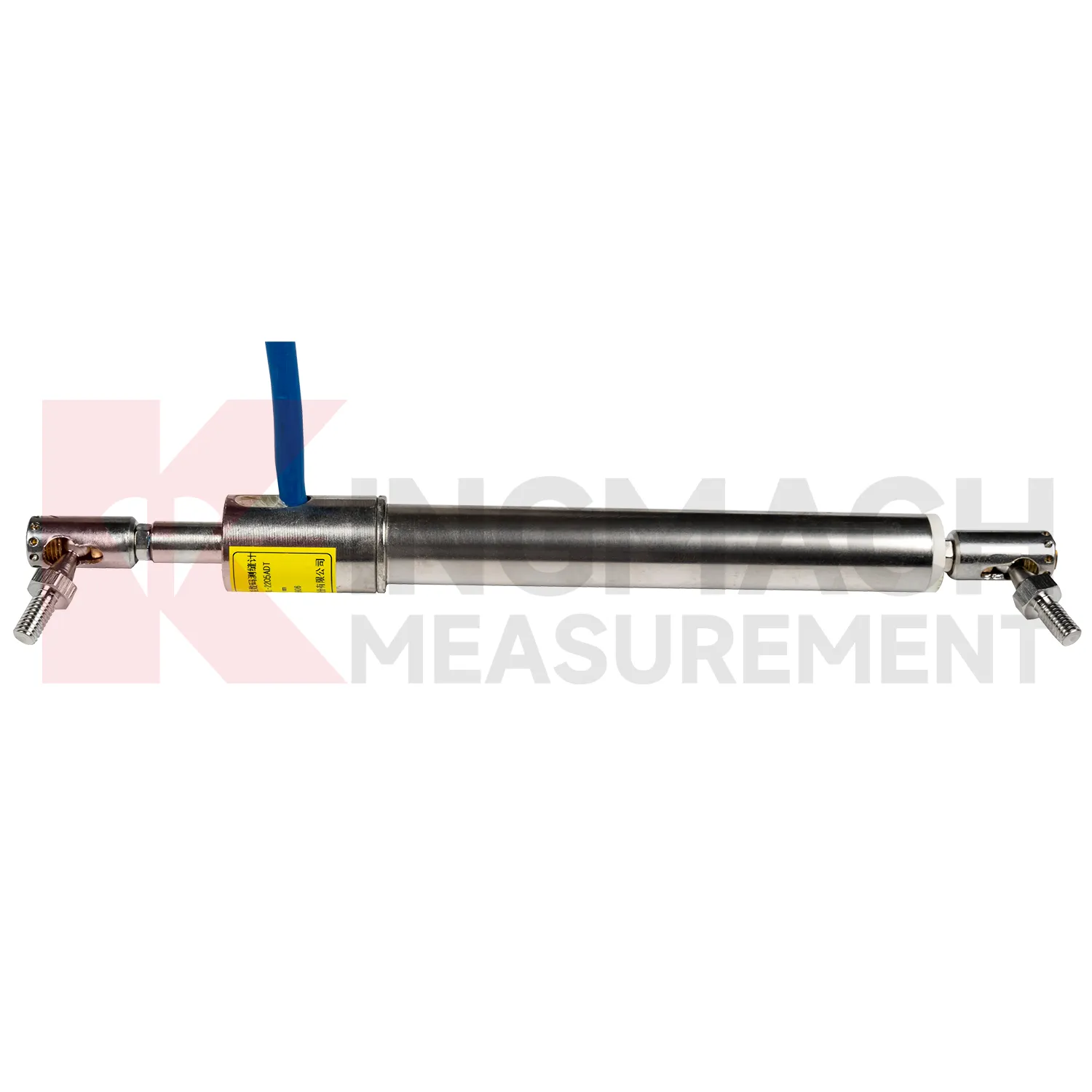

1. Խելացի ճաքաչափ՝ JMDL-22XXAT

Օգտագործեք JMDL-22XXAT Խելացի ճեղքաչափ երբ ինժեներական փոփոխականը լայնության փոփոխությունն է ճեղքի, հոդերի կամ ընդարձակման հանգույցի վրա: Ստանդարտ միջակայքի ընտրանքները թույլ են տալիս գնորդին համապատասխանեցնել ակնկալվող շարժին, այլ ոչ թե ընդունել մեկ ընդհանուր ճանապարհորդություն: Մոնտաժման երկրաչափությունը պետք է բացվածքը տեղափոխի անմիջապես ջրաչափի մեջ՝ միաժամանակ խարիսխները պահելով վնասված կամ չամրացված նյութից դուրս: Զրոյական ցուցմունքը պետք է գրանցվի ջերմաստիճանի, տեղադրման պայմանների և համապատասխան գծագրի հղումով:

Էգոնգյան երկաթուղով միայն կամուրջ նախագիծը օգտագործել է ճեղքաչափեր խելացի կամրջի մոնիտորինգի ավելի լայն համակարգում, որը ցույց է տալիս, թե ինչու ճեղքերի տվյալները պետք է մեկնաբանվեն բեռի, շեղման, լարվածության և շրջակա միջավայրի չափումների միջոցով: Ընդհանուր սխալն ակնհայտ ճշգրտության համար ամենափոքր միջակայքն ընտրելն է՝ առանց սեզոնային շարժման կամ տեղադրման փոխհատուցման թույլ տալու: Մյուսը մոնտաժվում է անկանոն ճեղքի վրա՝ առանց շարժման առանցքը սահմանելու: Հարցրեք ճշգրիտ տիրույթը, ճշգրտությունը, ջերմաստիճանի տարբերակը, մալուխի երկարությունը, մոնտաժային պարագաները, տրամաչափման գրառումը և համատեղելի ընթերցումը: Սահմանեք, թե ով կարող է վերակայել զրոն և ինչպես ցանկացած զրոյականացում կգրանցվի մոնիտորինգի պատմության մեջ:

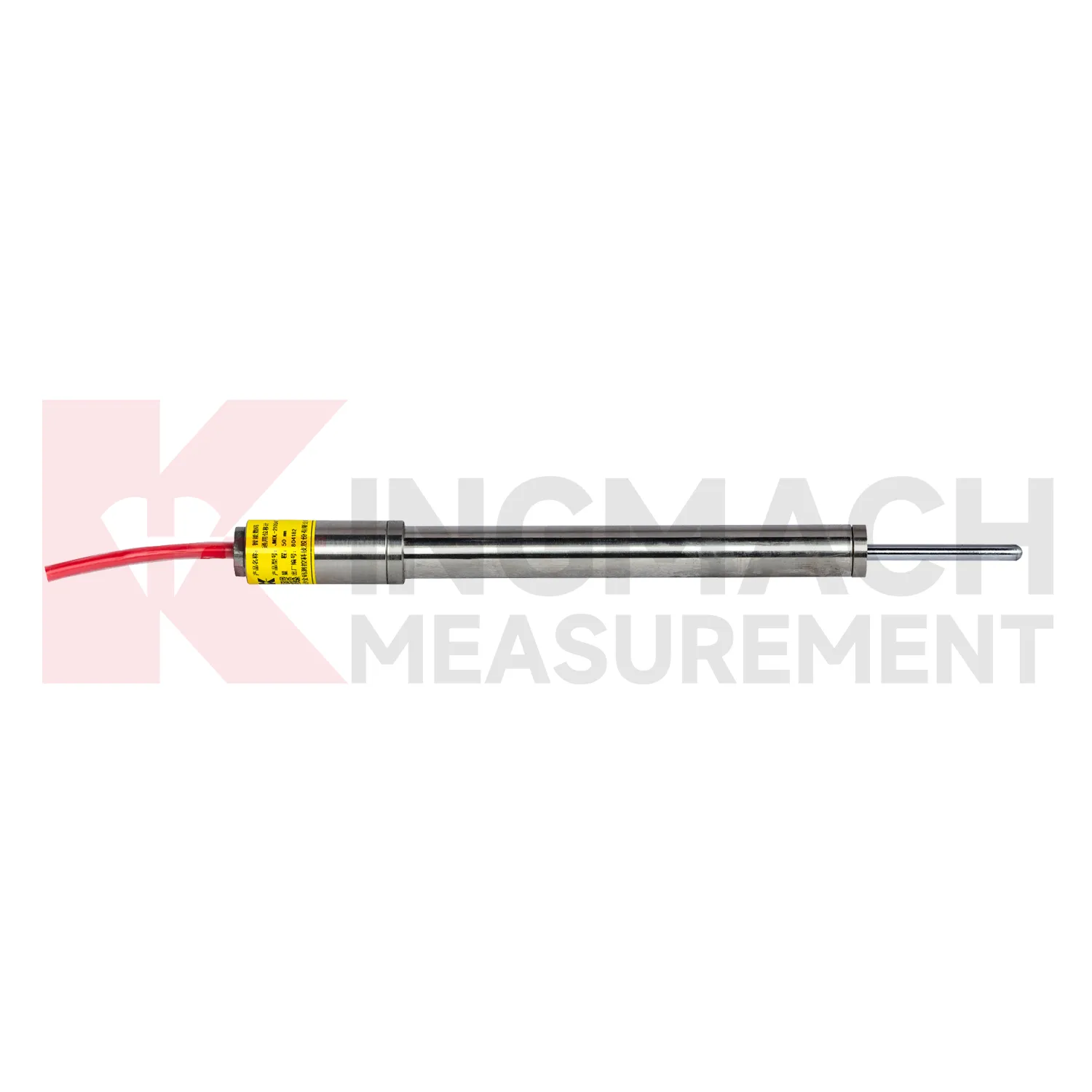

2. Ընդհանուր նշանակության տեղաշարժաչափ՝ JMDL-21XXAT

Այն JMDL-21XXAT Ընդհանուր նշանակության տեղաշարժի հաշվիչ համապատասխանում է ուղիղ հարաբերական շարժմանը երկու կառուցվածքային բաղադրիչների միջև, երբ չափման ուղղությունը պարզ է: Տիպիկ առաջադրանքները ներառում են ընդարձակման-համատեղ շարժում, տեղային աջակցության տեղաշարժ և հարաբերական շարժում սահմանված միջերեսով: Նրա ինդուկտիվ հաճախականության մոդուլյացիայի ճարտարապետությունը և թվային գործառույթները դարձնում են այն տարբերվող տեխնոլոգիա, քան սովորական թրթռացող մետաղալարերի սենսորը, չնայած հաճախականությունը ներգրավված է ներքին չափման գործընթացում:

Պատվիրելուց առաջ նկարեք ֆիքսված կետը, շարժվող կետը, ակնկալվող ուղղությունը, սկզբնական երկարացումը և շարժման ամբողջական ծրարը: Ստուգեք, արդյոք ռոտացիան կամ լայնակի շարժումը կարող է կողքից բեռնել ձողը կամ ամրակը: Սովորական սխալն այն է, որ ընդհանուր նշանակության չափիչը դիտարկվում է որպես համընդհանուր պատասխան, երբ շարժման ուղին կոր է, չափազանց երկար, անհասանելի կամ անկայուն նյութին հղումով: Այդ դեպքերում ճկուն, մետաղալարով, բազմակետ, հիմնաքարային, օպտիկական կամ GNSS մեթոդը կարող է ավելի հուսալի պատասխանել հարցին: Պահանջեք չափման մոնտաժային գծագիր և ստուգեք տեղադրված սկզբնական դիրքը նախքան ելակետային ցուցումների ընդունումը:

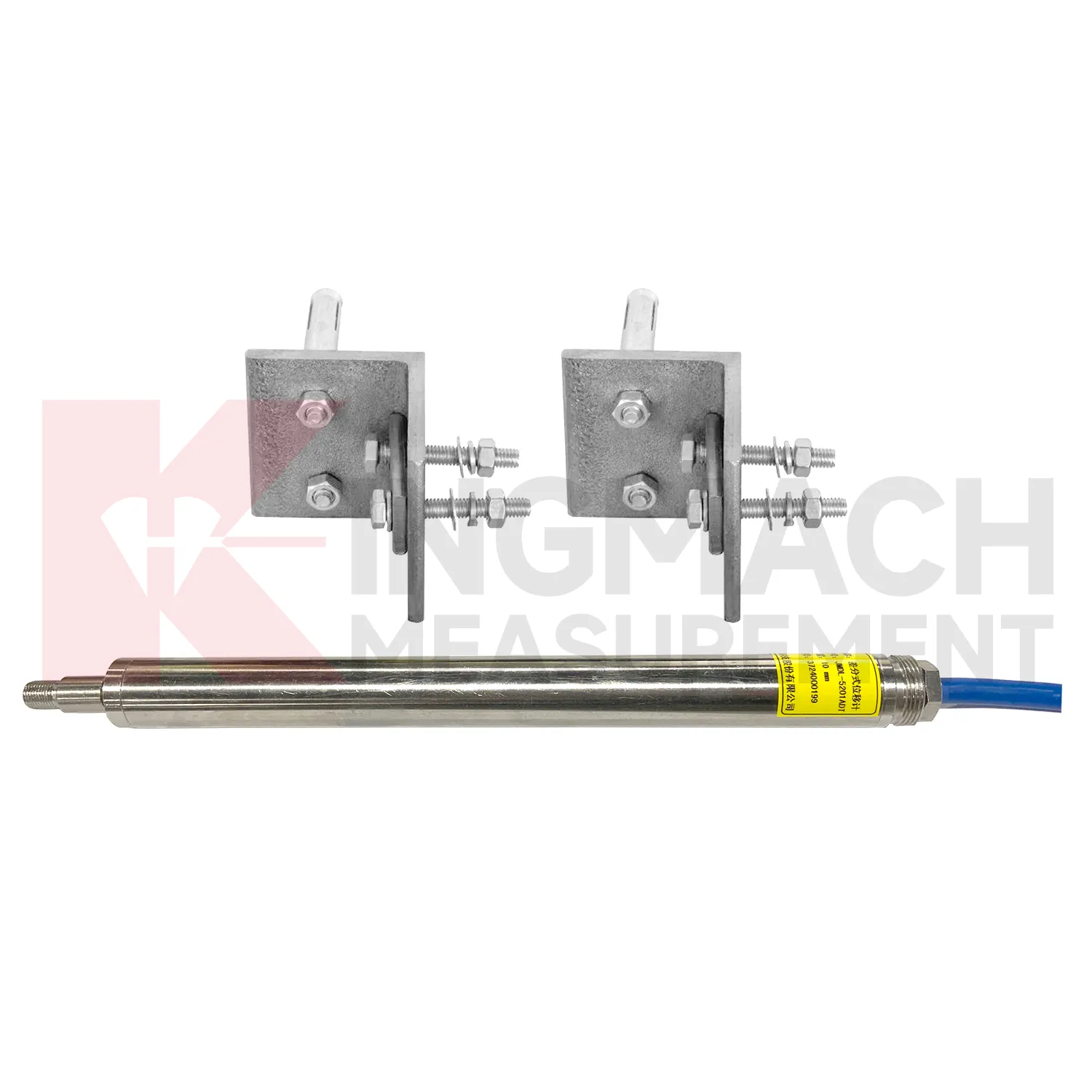

3. Դիֆերենցիալ տեղաշարժաչափ՝ JMDL-52XXADT

Ընտրեք JMDL-52XXADT Դիֆերենցիալ տեղաշարժաչափ երբ որոշումը կախված է երկու կետերի միջև շարժման տարբերությունից, օրինակ՝ հոդով, հատվածով կամ միջերեսով հարաբերական շարժումով: Երկու զուգակցված ինդուկտիվ պարույրներ արձագանքում են հակառակ ուղղություններով, երբ ձողը շարժվում է: Դիֆերենցիալ հաշվարկը նախատեսված է նվազեցնելու ընդհանուր շրջակա միջավայրի ազդեցությունը, ներառյալ ջերմաստիճանի հետ կապված ազդեցությունները: Գործողության այս սկզբունքը չպետք է բնութագրվի որպես թրթռացող մետաղալար:

Հղման կետերը չափման մի մասն են: Եթե ​​խարիսխներից որևէ մեկը շարժվում է ինքնուրույն, ելքը կարող է ճիշտ լինել տեղադրված երկրաչափության համար, բայց սխալ ինժեներական մեկնաբանության համար: Տեղադրման գծագրում ներառեք փակագծերի կոշտությունը, հավասարեցումը, սկզբնական դիրքը, ջերմային շարժումը, մուտքը և մալուխի պաշտպանությունը: Ընդհանուր սխալը դիֆերենցիալ չափիչի օգտագործումն է, երբ նախագծին իրականում անհրաժեշտ է բացարձակ դիրք կամ երկար ճանապարհորդություն: Հաստատեք հղման շրջանակը և ակնկալվող նշանների կոնվենցիան նախքան ահազանգերը սահմանելը: Գործարկման ընթացքում կիրառեք վերահսկվող շարժում երկու ուղղություններով և ստուգեք նշանը, վերադարձը և ալիքի քարտեզագրումը:

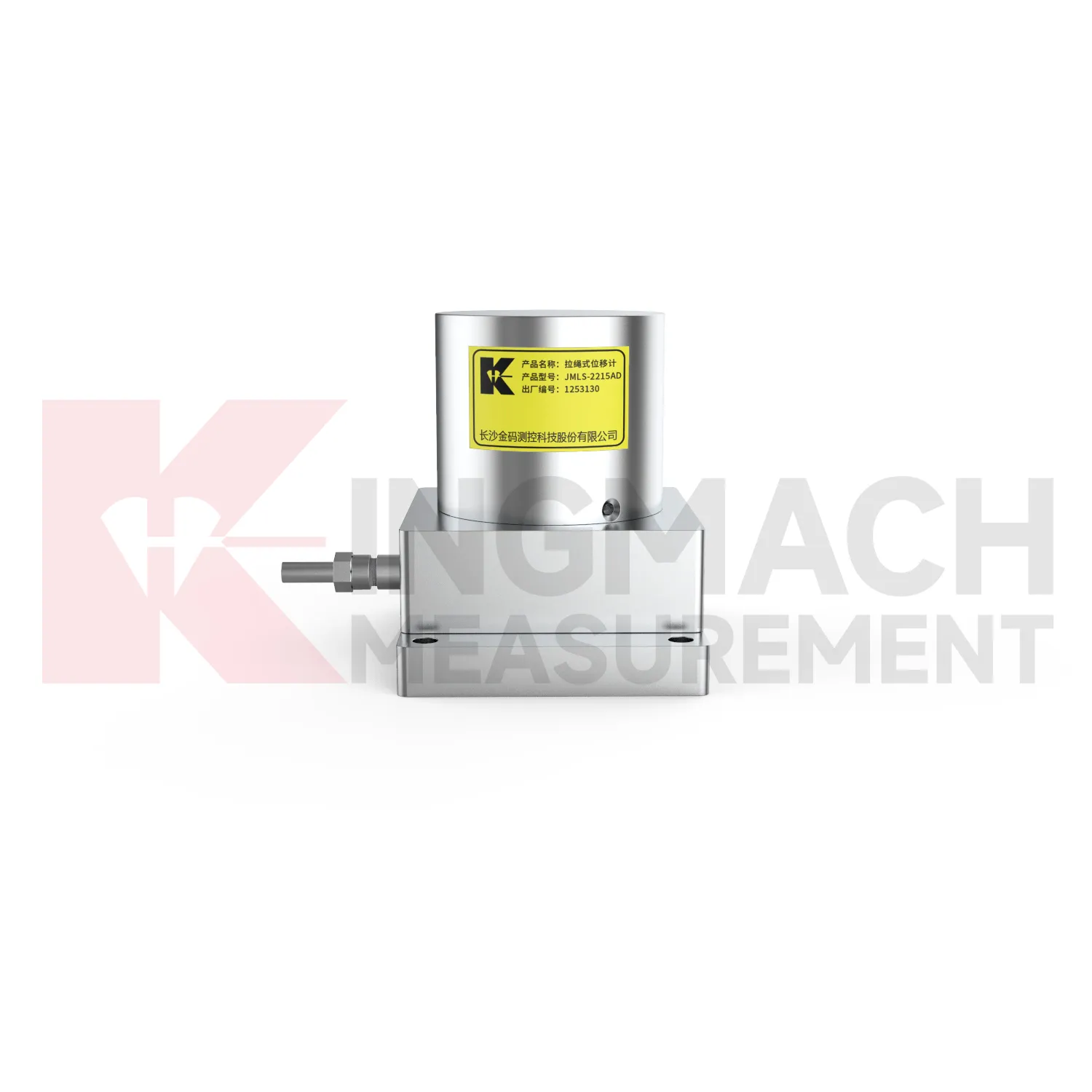

4. Լարի պարանների տեղաշարժման սենսոր՝ JMLS-22XXADT

Այն JMLS-22XXADT մետաղալար պարանների տեղաշարժման սենսոր փոխակերպում է մալուխի երկարացումը կամ ետ քաշումը կծիկի և պտտվող զգայական մեխանիզմի միջոցով: Այն օգտակար է, երբ ճանապարհորդությունն ավելի մեծ է կամ կոշտ չափիչ ձողը չի կարող հետևել հասանելի ճանապարհին: RS485 հաղորդակցությունը կարող է պարզեցնել կապը համատեղելի ձեռքբերման համակարգի հետ, սակայն մեխանիկական մալուխային երթուղին մնում է տեղադրման գերիշխող խնդիրը:

• Մալուխը պահեք նախատեսված շարժմանը համապատասխան և պաշտպանեք այն քայքայումից, ճաքճքումից, սառույցից, բեկորներից և պատահական ազդեցությունից:
• Ստուգեք ետ քաշման ուժը, խարիսխի ամրությունը, օգտագործելի ճամփորդությունը, ճկման երկրաչափությունը, պարսպի կնքումը, արձանագրության կարգավորումները և մուտքը ստուգման համար:
• Մի օգտագործեք ամբողջական անվանական ճանապարհորդությունը որպես դիզայնի շարժում. պահուստային տեղադրում և ծայրահեղ իրադարձությունների մարժա:

Հաճախակի սխալն այն է, որ կենտրոնանալը էլեկտրոնային լուծման վրա՝ անտեսելով մալուխային մեխանիզմը: Վատ դասավորվածությունը կամ անպաշտպան երթուղին կարող է առաջացնել շփում, թուլացում կամ վնաս, որը ոչ մի թվային ելք չի կարող ուղղել: Հաստատեք ձգման ուղղությունը և հետքաշման վարքագիծը ակնկալվող ամբողջ ճանապարհի ընթացքում՝ նախքան պաշտպանիչ պարիսպը փակելը:

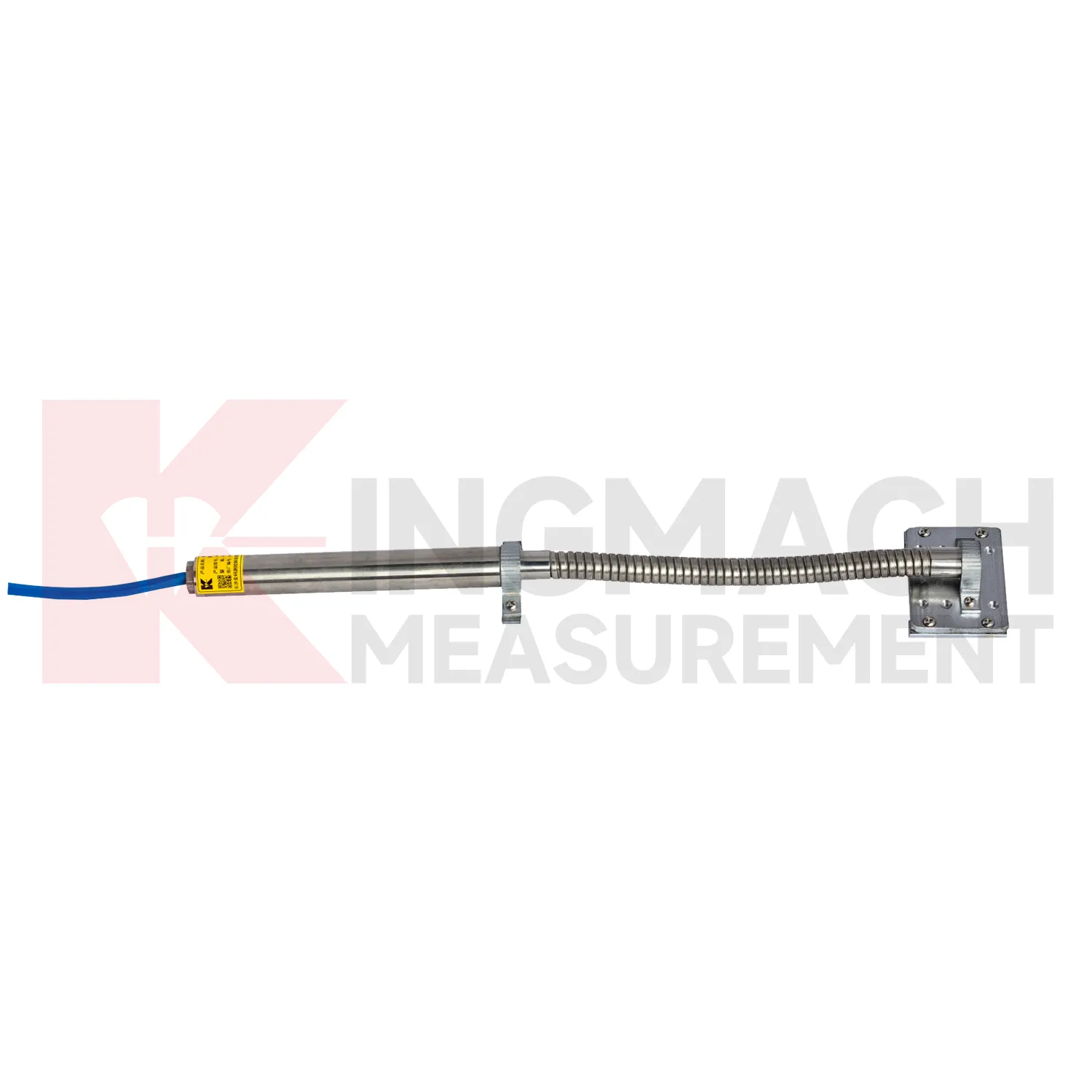

5. Ճկուն տեղաշարժաչափ՝ JMDL-24XXAT

Օգտագործեք JMDL-24XXAT ճկուն տեղաշարժաչափ երբ զգացող տարրը պետք է դեֆորմացվի երկրացանցով կամ այլ ներկառուցված ամրացմամբ, այլ ոչ թե անցնի մաքուր ուղիղ բացը: Ճկուն երկարացումը հետևում է նյութի շարժմանը, մինչդեռ ներքին ինդուկտիվ հաճախականության մոդուլյացիայի զգայական դասավորությունը խուսափում է ձողի և կծիկի միջև սահող շփումից: Սա մոդելը դարձնում է համապատասխան ամրացված հողի, հիմքի, թեքության և հիմքի կիրառման համար, որտեղ կոշտ մակերևույթի չափիչը կարող է աղավաղել չափման ուղին:

Տեղադրման պլանավորումը պետք է ներառի սենսորային կողմնորոշումը, ամրացումն ամրացմանը, պաշտպանությունը լցոնման տեղադրման ժամանակ, մալուխի ելքը, սեղմման բեռները, նախնական ընթերցումը և չափված երկարացման և ինժեներական լարման միջև կապը: Ընդհանուր սխալը ճկուն ձողը մեխանիկորեն անխորտակելի համարելն է: Շինարարական սարքավորումները, սուր թեքությունները, վատ ամրացումը կամ լցոնման անվերահսկելի տեղադրումը կարող են վնասել հավաքույթը կամ անջատել այն նյութից: Հուղարկավորությունից առաջ պահանջեք տեղադրման մեթոդի հայտարարություն և պահման կետի ստուգում: Լուսանկարեք հավելվածը և մալուխի երթուղին, որպեսզի հետագայում տվյալների վերանայումները կարողանան հաստատել տեղադրված երկրաչափությունը:

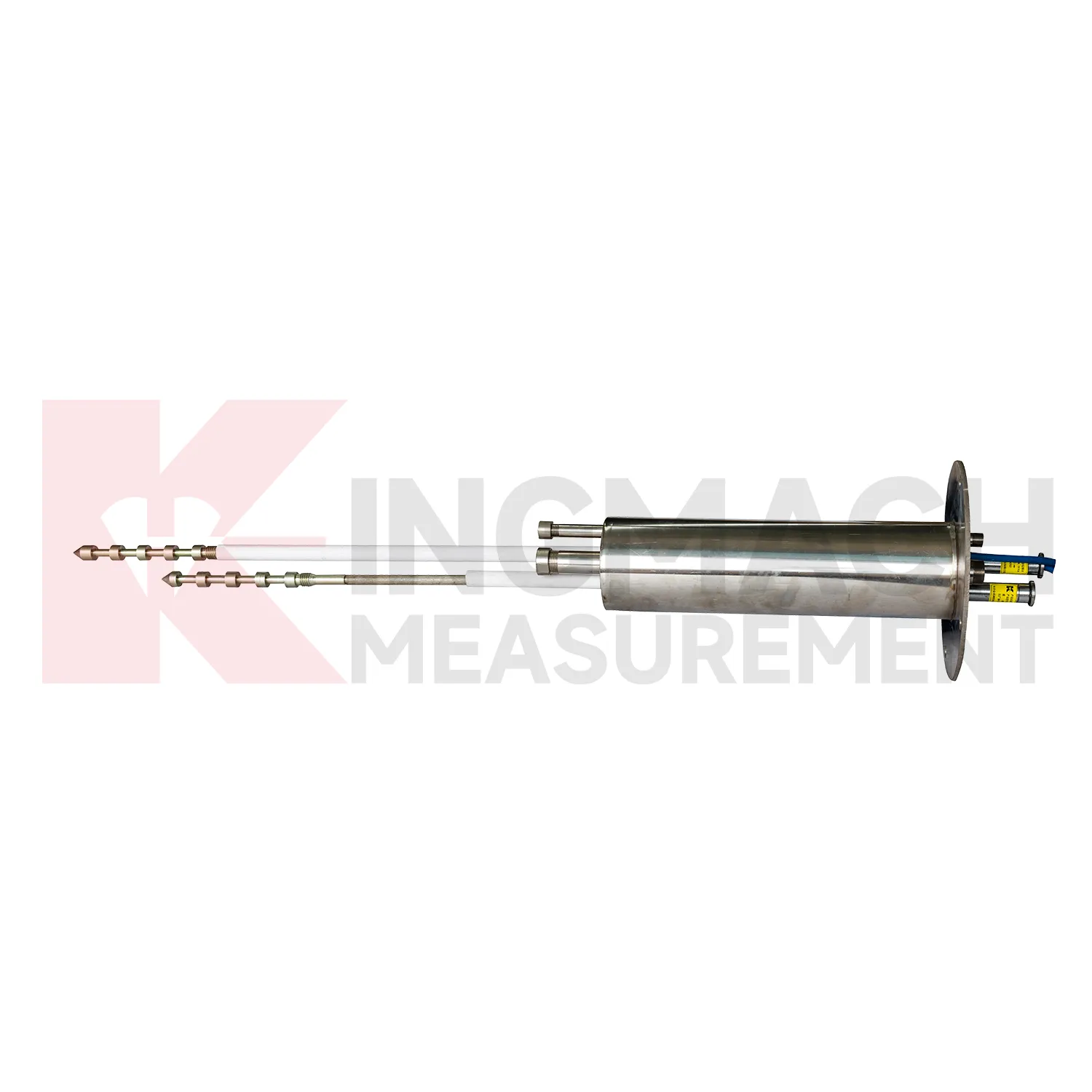

6. Բազմակետ տեղաշարժաչափ՝ JMDL-31XXAT

Այն JMDL-31XXAT Բազմակետ տեղաշարժաչափ առանձնացնում է շարժումը մի քանի խորություններում շրջակա ժայռերի, լանջերի, հիմքի փոսերի կամ թունելի գետնի վրա: Տարբեր խորություններում տեղադրված խարիսխները ձողերի և պաշտպանիչ խողովակների միջոցով միանում են առանձին տեղաշարժաչափերին: Կետերի համեմատությունն օգնում է ինժեներին տարբերել մակերեսային դեֆորմացիան ավելի խորը շարժումից: Սա ավելի տեղեկատվական է, քան մեկ մակերեսային ընթերցում, երբ ակտիվ գոտու գտնվելու վայրը անորոշ է:

Նախագծող թիմը պետք է նշի հորատանցքի խորությունը և տրամագիծը, երեքից հինգ կետանոց դասավորությունը, խարիսխի խորությունը, երկրաբանությունը, ցողունը, ձողերի երկարությունը, գլխի պաշտպանությունը, մալուխի երթուղին, տեղադրման հաջորդականությունը և ելակետային ընթացակարգը: Տարածված սխալն այն է, որ ընտրել ենք հավասար կետերի տարածություն՝ առանց մատնանշելու շերտերին, ընդհատումներին, փորման փուլերին կամ ակնկալվող կտրվածքային գոտուն: Մեկ այլ վտանգ է թույլ տալ, որ քսուքը կամ ձողերը տեղադրեն կետերի միջև չնախատեսված միացում: Հորատանցքի նախագծման և տեղադրման գրառումը դիտարկեք որպես գործիքի տեխնիկական բնութագրի մաս: Պահանջեք վերջնական խորության ժամանակացույցը և տեղադրված կետի նույնականացումը՝ լոգերի ալիքի քարտեզին համապատասխանելու համար:

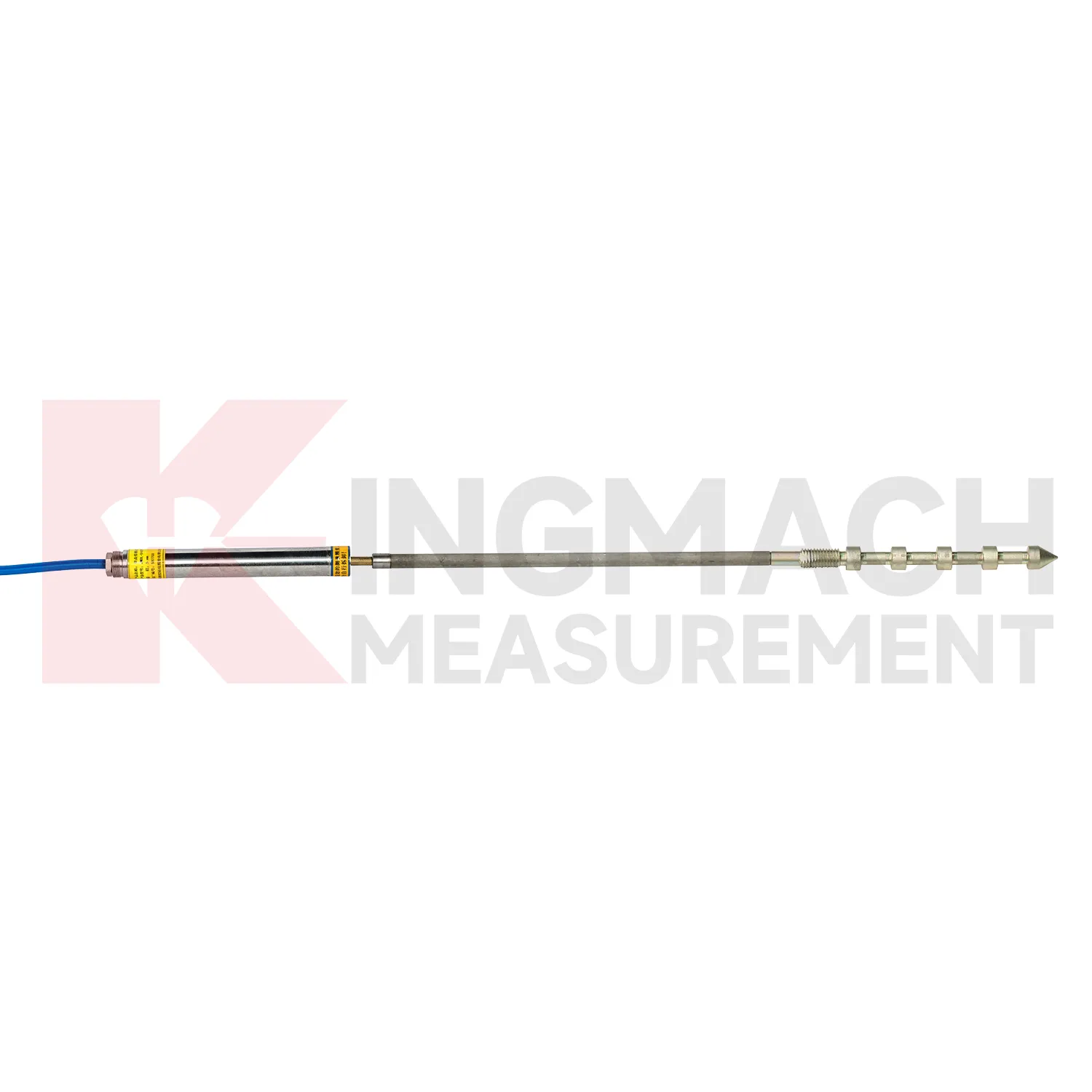

7. Մեկ կետով հիմնաքարի տեղաշարժաչափ՝ JMDL-32XXAT

Այն JMDL-32XXAT Մեկ կետով հիմնաքարի տեղաշարժման հաշվիչ չափում է շարժումը մակերեսի կամ կառուցվածքային հղումի և մեկ խորը խարիսխի միջև: Այն համապատասխանում է թունելի ապարների դեֆորմացմանը, պատնեշի հիմքի շարժմանը, լանջի տեղաշարժին կամ հիմքի փոսին, երբ ինժեները կարող է որոշել նշանակալից կայուն հղման խորությունը: Գործիքը միավորում է տեղաշարժման սենսորը, ձողը, խարիսխը, պաշտպանիչ խողովակը և գլխի հավաքումը, ուստի հորատանցքի և խարիսխի դիզայնը ուղղակիորեն ազդում է արդյունքի վրա:

Մի ենթադրեք, որ ավելի խորը ավտոմատ կերպով նշանակում է կայուն: Վերանայեք երկրաբանությունը, եղանակային պայմանները, հոդերը, ստորերկրյա ջրերը, պեղումների ազդեցությունը և սպասվող դեֆորմացիայի գոտին նախքան խարիսխի խորությունը ընտրելը: Մեկ կետը չի կարող ցույց տալ, թե ինչպես է շարժումը բաշխվում խարիսխի վերևում. օգտագործել բազմակետ համակարգ, երբ անհրաժեշտ է խորքային պրոֆիլավորում: Ամենատարածված սխալը խորը խարիսխը «հիմնաքար» անվանելն է՝ առանց փաստելու, թե ինչու է այն ընդունելի հղում: Ընդունման փաստաթղթերում ներառեք հորատանցքերի տեղեկամատյանները, փորագրման գրառումները, տեղադրված երկարությունը և ելակետային ցուցանիշները: Եթե ​​հղման կայունությունը մնում է անորոշ, ստուգման համար ավելացրեք անկախ հետազոտություն կամ մեկ այլ չափման կետ:

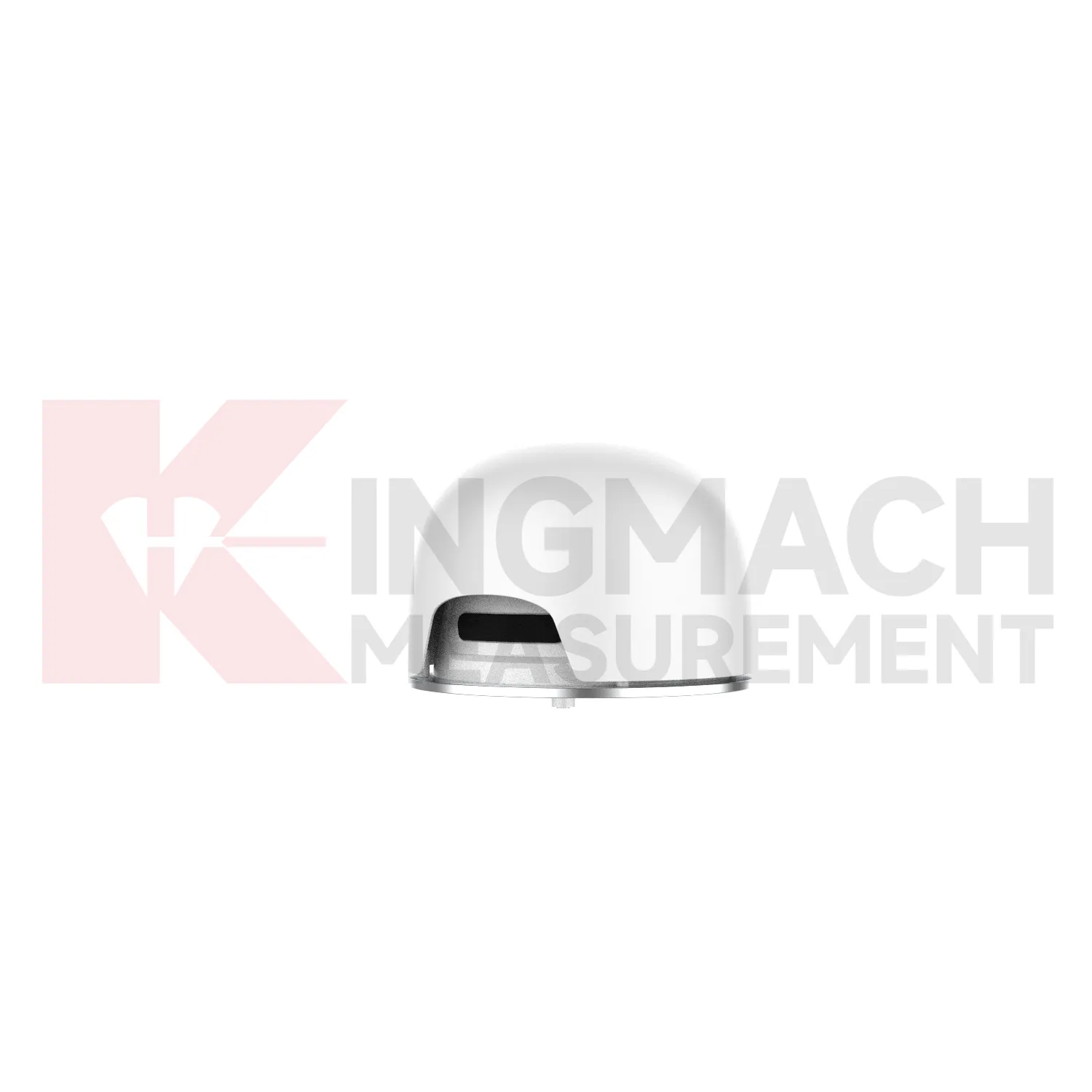

8. GNSS տեղաշարժի մոնիտորինգ՝ JMBD-1050

Օգտագործեք JMBD-1050 GNSS մոնիտորինգի սարք բաց երկնքի կամուրջների, լանջերի, ամբարտակների, հանքերի, երկաթուղիների կամ մեծ կառույցների վրա հորիզոնական և ուղղահայաց դիրքի փոփոխությունների համար: GNSS-ը չափում է գլոբալ դիրքը, այլ ոչ թե ճեղքի տեղային բացումը կամ ձողերի ճամփորդությունը: Համակարգը պահանջում է հարմար դիրքավորման ճարտարապետություն, հուշարձանի տեղադրում, էլեկտրամատակարարում, հաղորդակցություն և տվյալների մշակման մեթոդ: Այն կարող է ծածկել շարժման մասշտաբները և հեռավորությունները, որոնք անիրագործելի են տեղական շփման սենսորի համար:

Նախքան գնումը, վերանայեք արբանյակի տեսանելիությունը, բազմուղիների ռիսկը, ալեհավաքի գտնվելու վայրը, հղման կամ ուղղման մեթոդը, կոորդինատների համակարգը, նմուշառման միջակայքը, էներգիայի ինքնավարությունը, կապի ծածկույթը, կայծակային պաշտպանությունը և ինչպես են տեղաշարժման վեկտորները զտվելու և ահազանգելու: Ընդհանուր սխալը GNSS-ի տեղադրումն է արտացոլող կառույցների կամ խցանված երկնքի մոտ և ակնկալում է տվյալների նույն որակը, ինչ բաց կայք: GNSS-ը և տեղական սենսորները հաճախ աշխատում են միասին. Նախնական տեղադրման ընդունման պլանում ներառեք երկնքի տեսարան և հաղորդակցության հետազոտություն:

Ստուգված նախագծի ապացույցներ և այն, ինչ գնորդները պետք է սովորեն

Անվանված նախագծի հղումներն օգտակար են միայն այն դեպքում, երբ դրանք հստակեցնում են համակարգի շրջանակը: Ստորև ներկայացված երեք ստուգված դեպքերը ցույց են տալիս բազմասենսորային մոնիտորինգ, այլ ոչ թե մեկ մոդելի հաջողության պնդում: Օգտագործեք դրանք՝ շրջանակելու փոփոխականները, ձեռքբերման ճարտարապետությունը և դաշտային ռիսկերը, որոնք պատկանում են նախագծի RFQ-ին:

Կամուրջ՝ միայն Էգոնգյան երկաթուղային կամուրջ

Այն Էգոնգյան երկաթուղի միայն կամրջի մոնիտորինգի ծրագիր Չունցինում համատեղել են խելացի ճեղքաչափերը մալուխի ուժի, շեղման, լարվածության, թրթռման և շրջակա միջավայրի գործիքների հետ: Գնումների համար սա նշանակում է, որ ճեղքաչափից չպետք է պահանջվի բացատրել յուրաքանչյուր կառուցվածքային պատասխան: Սահմանեք, թե ինչպես են ջերմաստիճանը, երթևեկության հետ կապված վարքագիծը, մալուխի ուժը, շեղումը և ճաքերի միտումները կհամապատասխանեցվեն և վերանայվեն:

Թունել: Յուպինգ-Պանժոու արագընթաց մայրուղի

Այն Yuping-Panzhou արագընթաց մայրուղու մոնիտորինգի նախագիծ Գույչժոուում ծածկված թունելային նստվածք, կոնվերգենցիա, ճաքեր և կառուցվածքային լարվածություն: Սարքավորումների խառնուրդը ներառում էր ճաքերի և լազերային տեղաշարժի խելացի չափումներ, հիդրոստատիկ մակարդակի սենսորներ և թրթռացող մետաղալարերի լարման գործիքներ: Դասը ճշգրիտ պիտակավորումն է. նախագիծը կարող է օգտագործել թրթռացող մետաղալարերի սենսորներ, առանց յուրաքանչյուր տեղաշարժման ալիքի թրթռացող մետաղալար:

Լանջը՝ Jiwei արագընթաց մայրուղի Շանդունգում

Այն Jiwei Expressway-ի լանջի մոնիտորինգի նախագիծ համակցված խորը տեղաշարժի, անձրևների, ստորերկրյա ջրերի մակարդակի և ձայնի և լույսի ազդանշանային գործառույթները: 2024 թվականի նախագիծը ցույց է տալիս, թե ինչու են դեֆորմացիայի տվյալներին անհրաժեշտ ձգան և տեղանքի վիճակի համատեքստ: Լանջի RFQ-ն պետք է միացնի շարժման խորությունը, տեղումների միջակայքը, ստորերկրյա ջրերի արձագանքը, հաղորդակցությունը, հզորությունը, ազդանշանային տրամաբանությունը և ստուգման պատասխանատվությունը:

Ամբարտակների նախագծերը պահանջում են նույն համակարգային կարգապահությունը

Պատնեշի համար սահմանեք՝ արդյոք որոշումը վերաբերում է ճաքի բացմանը, հոդերի շարժմանը, հիմքի դեֆորմացիային, ծակոտիների ճնշմանը, ջրի մակարդակին, նստվածքին, վերելքին կամ գլոբալ տեղաշարժին: Ա պատնեշի մոնիտորինգի համակարգ սովորաբար միավորում է մի քանի սենսորային ընտանիքներ և շրջակա միջավայրի չափումներ: Նշեք հղման կետերը, պատկերասրահները կամ մալուխային երթուղիները, ջրամեկուսացումը, ալիքներից պաշտպանությունը, ձեռքբերման ավելորդությունը, ստուգման հասանելիությունը, սահմանային սեփականության իրավունքը և ինչպես են ցուցումները համեմատվելու ջրամբարի մակարդակի և ջերմաստիճանի հետ:

Տվյալների գրանցում, հեռակառավարման մոնիտորինգ և արտադրանքի տեսանյութ

Երկարաժամկետ SHM-ին սովորաբար անհրաժեշտ է ավտոմատ ձեռքբերում, մինչդեռ ձեռքով ընթերցումները մնում են օգտակար գործարկման, ելակետային ստուգումների, անսարքությունների վերացման և փոքր նախագծերի համար: Համապատասխանեցրեք յուրաքանչյուր ալիք զգայության սկզբունքին և ելքին: Պլանավորել ընթերցում կամ տվյալների գրանցիչ , գործիքավորման մալուխ , կոմունիկացիաներ և վիզուալիզացիայի ծրագրակազմ նախքան սենսորի հրամանի թողարկումը:

Տագնապային տրամաբանությունը պետք է առանձնացնի տվյալների որակի ստուգումները կառուցվածքային շեմերից: Տվյալների բացակայությունը, հարթ գծերը, սպասարկումից հետո հանկարծակի քայլերը, ջերմաստիճանի անհնարին արձագանքը և հարակից ալիքների միջև անհամաձայնությունը կարող են ցույց տալ չափման խնդիր: Կառուցվածքային ազդանշանները պետք է օգտագործեն նախագծի կողմից հաստատված շեմերը, կայունության կանոնները, էսկալացիայի կոնտակտները և ստուգման պատասխանը: Պահպանեք չմշակված ընթերցումները, ինժեներական արժեքները, տրամաչափման տարբերակները, սպասարկման իրադարձությունները և շեմի փոփոխությունները, որպեսզի հետագայում վերանայողները կարողանան վերակառուցել որոշումը:

Տեսանյութը ցույց է տալիս JMZX-215HAT/HB/HA ներկառուցված թրթռացող մետաղալարերի լարվածության չափիչ , իսկական թրթռացող մետաղալարային գործիք, որն օգտագործվում է ներկառուցված լարվածության մոնիտորինգի համար։ Օգտագործեք այն՝ թրթռացող մետաղալարերի զգայուն տարրը վերը նկարագրված ինդուկտիվ, մետաղալարով կամ GNSS տեղաշարժման տեխնոլոգիաներից տարբերելու համար: Դաշտային պատրաստման համար զուգակցեք արտադրանքի վերանայումը թրթռացող մետաղալարերի լարվածության չափիչի տեղադրման ուղեցույց .

Գնումների և առևտրային պայմաններ

Համեմատեք կազմաձևված համակարգի արժեքը, այլ ոչ թե սենսորային միավորի գինը: Գնանշումը պետք է առանձնացնի սենսորները, մալուխի երկարությունը, մոնտաժային սարքավորումը, ընթերցման կամ լոգերի ալիքները, պարիսպները, հզորությունը, հաղորդակցությունը, ծրագրակազմը, չափաբերման փաստաթղթերը, գործարկումը, վերապատրաստումը, պահեստամասերը, փաթեթավորումը, բեռնափոխադրումները և հարկերը: Սա ցույց է տալիս, թե արդյոք ավելի ցածր սենսորային գինը ստեղծում է ավելի բարձր ինտեգրման, տեղադրման կամ պահպանման ծախսեր:

Ընթացիկ առևտրային պայմանները նշված Kingmach-ի տեղաշարժման մոդելների համար օգտագործում են մեկ կտոր նվազագույն պատվերի քանակ, սակարկելի գներ, T/T նախօրոք և առաքում ամբողջական վճարումից հետո 30 օրվա ընթացքում: Վերաբերվեք դրանք որպես գնանշման փուլային պայմանների, այլ ոչ թե մշտական ​​խոստման: Խնդրեք պրոֆորմա հաշիվ-ապրանքագրից հաստատել մոդելի վերջածանցը, քանակը, միավորը և ընդհանուր գինը, Incoterm-ը, փաթեթավորումը, վճարման նշաձողը, ժամկետը, առաքման եղանակը, երաշխիքը, տրամաչափման շրջանակը, պահեստային հասանելիությունը և փաստաթղթի լեզուն:

Կյանքի ցիկլի վերանայումը պետք է ներառի տեղադրման աշխատանքը, մուտքի սահմանափակումները, տրամաչափման ստուգումները, մալուխի փոխարինումը, լոգերի ընդլայնումը, կապի վճարները, ծրագրային ապահովման շահագործումը, պլանավորված ստուգումները և շտապ վայր այցելության արժեքը: Թաղված կամ հեռավոր սենսորների համար փոխարինման հասանելիությունը կարող է գերազանցել գնման սկզբնական գինը: Համաձայնեք գործարանային փաստաթղթերի և նախապես առաքման ստուգումների վերաբերյալ նախքան վճարումը, որպեսզի բացակայող մոդելը, ալիքը, մալուխը կամ արձանագրության մանրամասները չհայտնվեն գործարկման ընթացքում:

RFQ ստուգաթերթ SHM սենսորային փաթեթի համար

Չափում և կառուցվածք

• Կառուցվածքի տեսակը, մոնիտորինգի գտնվելու վայրը, գծագրերը, լուսանկարները և չափվող ֆիզիկական փոփոխականը:
• Ակնկալվող նորմալ և ծայրահեղ արժեքներ, պահանջվող լուծում, ճշգրտության հիմք, ահազանգի շեմ, նմուշառման միջակայք և մոնիտորինգի տևողությունը:
• Հղման կետեր, շարժման ուղղություն, տեղադրման օֆսեթ, ջերմաստիճանի միջակայք և համապատասխան ալիքներ, որոնք անհրաժեշտ են մեկնաբանության համար:

Կայք և տեղադրում

• Ջուր, փոշի, կոռոզիա, թրթռում, կայծակ, շինարարական ազդեցություն, հորատանցքի կամ ցամաքուրդի պահանջներ, մուտք և մալուխային երթուղի:
• Մոնտաժային փակագծեր, խարիսխներ, պաշտպանիչ խողովակ, միացման տուփեր, միակցիչներ, պաշտպանություն, հիմնավորում և ալիքներից պաշտպանություն:
• Տեղադրման մեթոդի հայտարարություն, ելակետային ընթացակարգ, պահման կետեր, ընդունման ընթերցումներ և ինչպես կառուցված գրառումներ:

Տվյալներ և առևտրային շրջանակ

• Ձեռքով կամ ավտոմատ ընթերցում, ալիքի տեսակ, արձանագրություն, հզորություն, պահեստավորում, փոխանցում, ծրագրային ապահովման քարտեզագրում, ահազանգեր և օգտվողի դերեր:
• Տվյալների թերթիկ, տրամաչափման գործակիցներ, սերիական հետագծելիություն, էլեկտրահաղորդման և տեղադրման հրահանգներ, կիրառելի վկայագրեր, երաշխիք և աջակցություն:
• Քանակ, մալուխի երկարություն, պարագաներ, պահեստամասեր, փաթեթավորում, Incoterm, վճարման պայմաններ, ժամկետներ, նպատակակետ և գործարկման կարիքներ:

Գնման ընդհանուր սխալներ, որոնք մեծացնում են մոնիտորինգի ռիսկը

• Յուրաքանչյուր հաճախականության ելքային կամ թվային շարժման ցուցիչի թրթռացող լարերի կանչ՝ առանց զգայող տարրը և ընթերցման ալիքը հաստատելու:
• Ընտրելով միջակայքը միայն սովորական շարժումից և թույլ չտալով տեղադրման փոխհատուցում, սեզոնային վարքագիծ կամ վստահելի ծայրահեղ իրադարձություն:
• Ճշգրտության արժեքների համեմատում առանց ստուգելու, թե արդյոք դրանք վերաբերում են ամբողջական մասշտաբին, ընթերցմանը, գծայինությանը, կրկնելիությանը կամ ամբողջական տեղադրված համակարգին:
• Սենսորների պատվիրում նախքան խարիսխները, հորատանցքերը, մալուխային ուղիները, պաշտպանությունը, լոգերի հզորությունը, հաղորդակցությունը, էներգիան և ծրագրային պիտակները վերջնական տեսքի բերելը:
• Օգտագործելով մեկ տեղային սենսոր՝ մեկնաբանելու համակարգի մակարդակի մեխանիզմը, որը նույնպես կախված է բեռից, ջերմաստիճանից, ճնշումից, նստվածքից կամ գլոբալ շարժումից:
• Միավորի ամենացածր գնի հաստատում առանց գնագոյացման տեղադրման, կապուղու սարքաշարի, փաստաթղթերի, սպասարկման հասանելիության, պահեստամասերի և փոխարինման ռիսկի:
