GNSS JMBD-1050

GNSS-ը լայնորեն կիրառվում է ինժեներական ոլորտներում, ինչպիսիք են լանջերը, արագընթաց երկաթուղիները, կամուրջները, շենքերը, հանքերը և ամբարտակները՝ կառուցվածքային հարաբերական տեղաշարժի փոփոխությունների ճշգրիտ չափման համար:

Բեռնել

Անվճար խորհրդատվություն

Ընդհանուր արտադրանքի տեղեկատվություն

Ծագման վայրը:	Չանշա, Չինաստան
Ապրանքանիշի անվանումը:	Kingmach
Մոդելի համարը:	JMBD-1050
Հավաստագրում:	ISO9001, ISO14001, ISO45001

Ապրանքի բիզնես պայմաններ

Պատվերի նվազագույն քանակ:	1 հատ
Գին:	Սակարկելի
Փաթեթավորման մանրամասներ:	Ստվարաթղթեր կամ փայտե պատյաններ: Առկա են նաև հարմարեցված փաթեթավորման լուծումներ:
Առաքման ժամանակ:	Առաքվում է ամբողջական վճարումը ստանալուց հետո 30 օրվա ընթացքում:
Վճարման պայմաններ:	T/T նախապես.

Նկարագրություն

Ներածություն:

GNSS-ը նոր սերնդի, բոլոր եղանակային պայմանների համար, առանց հսկողության ավտոմատացված տեղորոշման համակարգ է, որը մշակվել է բարձր արդյունավետության և բարձր ճշգրտության System-on-Chip (SoC) միջոցով, որն ապահովում է բազմահամաստեղությունների և բազմահաճախականության բարձր ճշգրտության դիրքավորումը: Այն համատեղելի է չինական BeiDou նավիգացիոն արբանյակային համակարգի (BDS B1/B2), ԱՄՆ-ի GPS-ի (L1/L2), ռուսական GLONASS-ի (L1/L2) և եվրոպական Galileo-ի (E1/E5b) ազդանշանների հետ: Ինժեներական նախագծերի մոնիտորինգի կետերում տեղակայված մեկ կամ մի քանի դիրքային միավորներից բաղկացած համակարգը չափում է հորիզոնական և ուղղահայաց տեղաշարժերը: Այս համակարգը իրենից ներկայացնում է ցանկացած եղանակի համար անօդաչու տեղաշարժի ավտոմատացված չափման համակարգ:

Աշխատանքային սկզբունք.

1.Սենսորային սկզբունք:

Բարձր արդյունավետությամբ և բարձր ճշգրտության SoC չիպերի վրա հիմնված՝ նոր սերնդի GNSS տեղորոշիչներն աջակցում են ամբողջ համակարգի բազմահաճախականության բարձր ճշգրտության դիրքավորմանը: Դա տեխնոլոգիա է, որն ազդանշաններ է ստանում ատոմային ժամացույցի ժամանակային համակարգերով երկրային արհեստական արբանյակներից և անցկացնում կետային չափումներ։ Պաշտոնավարը ստանում է ոչ պակաս, քան չորս արբանյակների ժամանակային կոդավորումը, և ինքնին տեղորոշիչի դիրքը կարելի է ձեռք բերել լուծման միջոցով, և կարող է իրականացվել դինամիկ մոնիտորինգ:

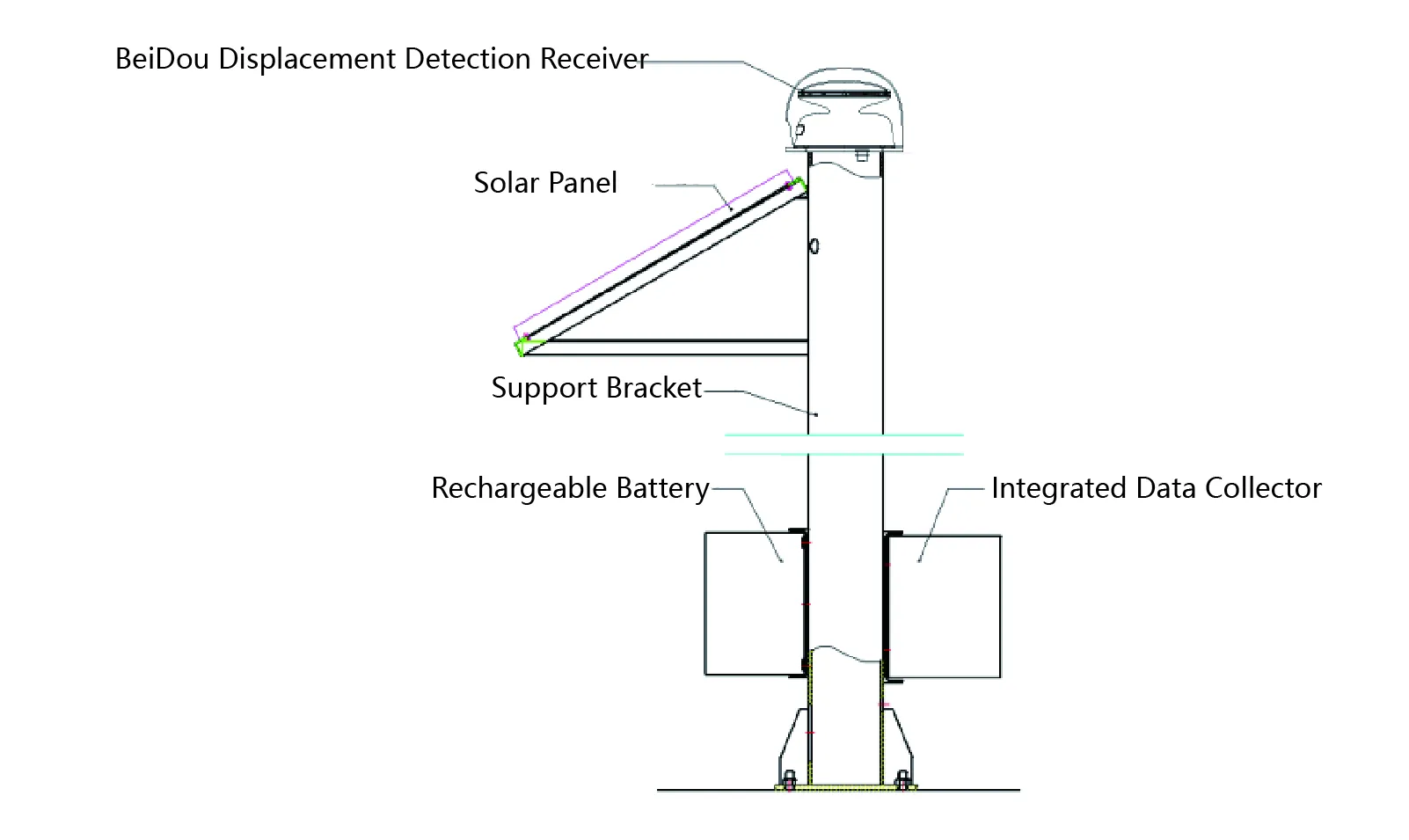

GPS հեռավոր տեղաշարժի չափման համակարգը բաղկացած է GNSS (ամբողջական համակարգ) տեղորոշիչից, մոնտաժային բրայից, արևային մարտկոցներից, մարտկոցներից և այլն:

2. Համակարգի սկզբունք:

Բազմաթիվ դիրքորոշման գործիքներից բաղկացած համակարգը չափում է իրենց դիրքերը՝ փոխադարձ կապի միջոցով համակարգված դիֆերենցիալ հաշվարկներ կատարելիս՝ թույլ տալով բարձր ճշգրտության հարաբերական տեղաշարժի չափումներ: Նման ինժեներական նախագծերում տեղորոշիչը կարող է հավասարապես դասավորվել ելակետային կետի, փորձարկման կետի հետ, ստանալով փորձարկման կետի դիրքի փոփոխության բարձր ճշգրտության արժեքը՝ համեմատած տվյալների կետի:

Ապրանքի տեսքը:

JMBD-1050 հյուրընկալող վահանակը ներառում է 3 ցուցիչ և 1 ինտերֆեյս:

1. Էլեկտրաէներգիայի ցուցիչի լույսը. Լուսավորված ցույց է տալիս, որ հոսանքը միացված է;

2.4G ցուցիչի լույս. Լուսավորված ցույց է տալիս նորմալ 4G ցանցային հաղորդակցություն;

3. GNSS-ի դիրքավորման ցուցիչի լույսը. Լուսավորված ցույց է տալիս հաջող դիրքավորումը;

4. Power Interface և RS485 Communication Interface:

Դիմումներ

Այն լայնորեն կիրառվում է ինժեներական ոլորտներում, ինչպիսիք են լանջերը, արագընթաց երկաթուղիները, կամուրջները, շենքերը, հանքերը և ամբարտակները՝ կառուցվածքային հարաբերական տեղաշարժի փոփոխությունների ճշգրիտ չափման համար:

Տեխնիկական պայմաններ

Դինամիկ դիրքավորում	Հորիզոնական՝ ± 8 մմ Բարձրությունը՝ ± 15 մմ
Ստատիկ դիրքավորում	Հորիզոնական՝ ± 2,5 մմ Բարձրությունը՝ ± 5 մմ
Բանաձեւ	1mm
Հաղորդակցություն	4G/RS485
Գործող ջերմաստիճան	-40ºC~+85ºC
Պահպանման ջերմաստիճան	-55ºC~+95ºC
Խոնավություն	95% չխտացնող
Վիբրացիա	GJB150.16-2009,MIL-STD-810F
Շոկ	GJB150.18-2009,MIL-STD-810F
Լարման	DC 9~24V
Սպառումը	1.5W(typical)
Չափերը	Տրամագիծը 195 մմ, բարձրությունը 95 մմ
Քաշը	Մոտ. 1 կգ (տեղորոշման գործիք)
Անջրանցիկ վարկանիշ	IP67
Անտենա	Ինտեգրված դիզայն՝ ներկառուցված հետազոտական կարգի ալեհավաքով
Հուսալիություն	MTBF≥35000h
