Ինտեգրված համապարփակ ձեռքբերման մոդուլ JMZX-4/8GH-RTU

Ընդհանուր արտադրանքի տեղեկատվություն

Ապրանքի բիզնես պայմաններ

Նկարագրություն

Ներածություն:

Ինտեգրված համապարփակ ձեռքբերման մոդուլը (JMZX-4/8GH-RTU) մեր ընկերության կողմից գործարկված բազմազդանշանային համապարփակ ձեռքբերման ավտոմատացված մոդուլ է: Այն կարող է տվյալներ հավաքել ազդանշանի տեսակների սենսորներից, ինչպիսիք են թրթռացող մետաղալարերը, լարումը, դիմադրությունը և RS485: Մոդուլն ինտեգրում է արևային լիցքավորման կառավարման միացում, լիթիումի մարտկոց, անլար 4G մոդուլ, պարամետրերի պահեստավորում, տվյալների հավաքում և այլն՝ իրականացնելով հավաքագրման, էներգիայի մատակարարման և տվյալների վերբեռնման ինտեգրում: Արտադրանքը կարող է օգտագործվել տարբեր երկրատեխնիկական ճարտարագիտության և կառույցների անվտանգության մոնիտորինգի նախագծերում (ջրամբարների ամբարտակներ, կամուրջներ, թունելներ, լանջեր, խարխուլ տներ, հանքեր, ատոմակայաններ և քաղաքացիական շենքեր և այլն), ապահովելով տվյալների աջակցություն և դատողություն՝ կապված ծրագրի ներկա իրավիճակի և անվտանգության ինժեներական շինարարության և շահագործման ղեկավարի համար: Այն ընդունում է շարժական դիզայն՝ կոմպակտ չափսերով, անջրանցիկ և փոշու դիմացկուն հատկություններով:

Ապրանքի առանձնահատկությունները:

1. Ընդունում է բարձր խելացի և մոդուլային ինտեգրված դիզայն՝ աջակցելով ավտոմատ նույնականացմանն ու խելացի հաշվարկին, ինչպես նաև ավտոմատ կերպով հաշվարկելով ֆիզիկական մեծությունները (սթրեսը, բեռը, տեղաշարժը, ջերմաստիճանը և այլն) և ավտոմատ կերպով զեկուցելով դրանց մասին:

2. Աջակցում է հեռավոր արդիականացմանն ու սպասարկմանը՝ իսկապես հասնելով առանց հսկողության շահագործման:

3. Օգտագործում է 32-բիթանոց միկրոպրոցեսոր՝ հզոր հաշվարկման և մշակման հնարավորություններով՝ զգալիորեն բարելավելով համակարգի արդյունավետությունը:

4. Աջակցում է արտաքին լիցքավորմանը Type-C ինտերֆեյսի միջոցով:

5. Կարող է մուտք գործել տարբեր տեսակի սենսորներ, ինչպիսիք են RS485 ավտոբուսի տիպի սենսորները, ինդուկտիվ հաճախականությամբ մոդուլավորված խելացի սենսորները, թրթռացող մետաղալարերի տվիչները, լարման ազդանշանի տվիչները և 3k ջերմաչափական ջերմաչափերը:

6. Սենսորային ինտերֆեյսները բոլորն ընդունում են մեկուսացված դիզայն՝ մեծապես բարձրացնելով մոդուլի կայծակային պաշտպանության կատարումը:

7. Ներկառուցված 4G/5G ամբողջ ցանցային հաղորդակցություն, աջակցում է օգտատերերի SIM քարտերին և IoT հատուկ ցանցային քարտերին (APN քարտեր) և աջակցում է տվյալների վերբեռնումը ներքին ցանցի սերվերներ անմիջապես առանց արտաքին ցանցի միջով անցնելու: Այն աջակցում է օգտագործողի կողմից հարմարեցված արձանագրություններին, ինչպիսիք են TCP, MQTT և HTTP, և աջակցում է տվյալների վերբեռնումը նշված հարթակներում՝ մինչև 4 տվյալների կենտրոնի հասցեներ մղելու աջակցությամբ:

8. Ցածր էներգիայի դիզայն. Ժամկետային հավաքագրումը սահմանելուց հետո այն ինքնաբերաբար մտնում է քնի ռեժիմ ոչ չափման ժամանակում՝ նվազեցնելու էներգիայի սպառումը: Աջակցում է ավտոմատ ժամանակացույցին և հեռահար արթնացմանը:

9. Մոդուլն աջակցում է հավաքագրման բազմաթիվ մեթոդների, ինչպիսիք են իրական ժամանակում հավաքագրումը, մեկ հավաքագրումը, ժամանակային հավաքագրումը, շեմի գործարկմամբ հավաքագրումը և ակտիվ վերբեռնումը: Ժամկետային հավաքագրման միջակայքի պարամետրը կարգավորելի է (1min~24H), և կոդավորված հավաքագրումը կարող է ավտոմատ կերպով իրականացվել ըստ շեմի: Այն աջակցում է տվյալների ավտոմատ պահպանմանը, երբ ցանցն անջատված է: Ներկառուցված պահեստային հզորությունը աջակցում է պատմական տվյալների պահպանմանը ավելի քան 1 տարի և աջակցում է անցանց փոխանցման/վերահաղորդման գործառույթները:

10. Մոդուլը միավորում է արևային մարտկոցը և ներկառուցված լիթիումային մարտկոցը, ներկառուցված արևային լիցքավորման կառավարման սխեմայով, ինչը հնարավորություն է տալիս երկարաժամկետ տվյալների հավաքագրմանը: Կես ժամը մեկ անգամ հավաքման հաճախականությամբ այն կարող է նորմալ աշխատել 30 անընդմեջ ամպամած և անձրևոտ օրերի ընթացքում:

11. Հեշտ է տեղափոխել, կոմպակտ չափերով, անջրանցիկ և փոշու դիմացկուն:

Տեխնիկական պայմաններ

1. Էլեկտրաէներգիայի մատակարարման մեթոդ. Ներքին մարտկոցի սնուցում
2. Լիցքավորման լարումը` DC5V
3. Մոդուլի ալիքներ:

JMZX-4GH-RTU՝ 1×RS485 Ավտոբուսների հավաքման ալիք, 4×անալոգային ազդանշանների հավաքման ալիքներ

JMZX-8GH-RTU՝ 1×RS485 ավտոբուսի հավաքման ալիք, 8×անալոգային ազդանշանների հավաքման ալիքներ

4. Գործող ջերմաստիճանը: -30~ +60℃
5. Օպերացիոն խոնավությունը՝ 0-95% RH
6. CH1-CH4/CH8 մոդուլը կարող է մուտք գործել այնպիսի սենսորների, ինչպիսիք են թրթռացող լարերի տեսակը, ինդուկտիվ հաճախականությամբ մոդուլավորված տեսակը, լարման տեսակը, դիմադրության տեսակը և հաճախականության տեսակը: Չափման ճշգրտությունը և լուծումը հետևյալն են:

   Սենսորի տեսակը	Չափման ճշգրտություն	Բանաձեւ
   Վիբրացիոն մետաղալար	Հաճախականությունը՝ ± 0,2 Հց; Ջերմաստիճանը՝ 0,5℃	Հաճախականությունը՝ ±0,01Հց; Ջերմաստիճանը՝ 0.1℃
   Ինդուկտիվ հաճախականության մոդուլացված տեղաշարժման չափիչ	Տեղաշարժը՝ 0,5%FS; Ջերմաստիճանը՝ 0,5℃	Տեղաշարժը՝ 0,1 մմ; Ջերմաստիճանը՝ 0.1℃
   Ստանդարտ անալոգային	Լարման՝ 0.1%FS; Ընթացիկ՝ 0.1% FS	Լարումը` <0,1 մՎ; Հոսանք՝ 0,5 uA
   Դիմադրություն	Դիմադրության արժեքը՝ 10Ω	Դիմադրության արժեքը՝ 0.1Ω

7. Պաշտպանության աստիճան՝ IP67

8. Էլեկտրաէներգիայի սպառում՝ սպասման ռեժիմում՝ <3 մՎտ; Աշխատում է` <1,5 Վտ

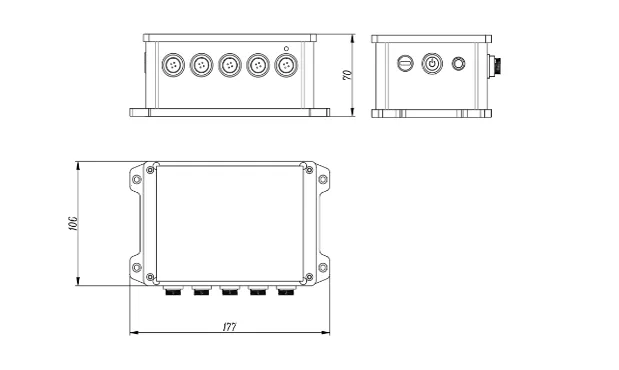

9. Արտաքին չափսեր:

   JMZX-4GH-RTU՝ 106mm×140mm×70mm (բացառությամբ ալեհավաքի)

   JMZX-8GH-RTU՝ 106 մմ × 140 մմ × 92 մմ (բացառությամբ ալեհավաքի)
