Ինչպե՞ս են աշխատում թրթռացող մետաղալարերի լարվածության չափիչները: Սկզբունքներ և կիրառություններ

Ինժեներական անվտանգության մոնիտորինգի առումով պետք է նշել, որ բոլոր փոփոխությունները կարող են ակնհայտ չլինել մակերեսի մակարդակում: Մինչ ճաքերի, տեղաշարժերի կամ այլ վնասների ակնհայտ դառնալը, արդեն կարող են լինել նշաններ, որ կամրջի գլան ենթարկվում է աննորմալ լարումների, պատնեշի մի հատվածը աննորմալ արձագանքում է կամ թունելի երեսպատումը ենթակա է բեռնման տատանումների: Ծրագրի շահագրգիռ կողմերի համար, ներառյալ ծրագրի սեփականատերերը, կառուցողները, խորհրդատուները և ինտեգրման մասնագետները, կարևոր է վաղաժամ բացահայտել այս փոփոխությունները:

Հենց այդ պատճառով էլ լարվածության մոնիտորինգն այդքան կարևոր է ինժեներական ճարտարագիտության մեջ: Նյութի լարման քանակությունը, որը համապատասխանում է երկարացմանը և սեղմմանը, բացահայտում է դրա կատարումը, երբ ենթարկվում է բեռների: Շատ դեպքերում թրթռացող մետաղալարերի լարվածության չափիչները ապացուցել են, որ այս ոլորտում ամենահուսալի գործիքներից են:

Կամուրջներից և ամբարտակներից մինչև լանջեր, շենքեր, թունելներ, հողմային աշտարակներ, ստորգետնյա աշխատանքներ և տրանսպորտային ենթակառուցվածքներ, թրթռացող մետաղալարերի տեխնոլոգիան լայնորեն օգտագործվում է, որտեղ կայունությունն ու ամրությունը մոնիտորինգը կարևոր է: Կապվեք մեզ հետ լրացուցիչ տեղեկությունների համար, թե ինչպես են աշխատում թրթռացող մետաղալարերի լարվածության չափիչները, ինչու են դրանք գնահատվում ինժեներական նախագծերում և որտեղ են դրանք սովորաբար կիրառվում: Մենք նաև ներկայացնում ենք մակերեսային լուծում կառուցվածքային մոնիտորինգի նախագծերի համար:

Ինչու է թրթռացող մետաղալարերի լարվածության մոնիտորինգը լայնորեն կիրառվում քաղաքացիական ճարտարագիտության մեջ

Խոշոր ենթակառուցվածքային նախագծերում մոնիտորինգի պայմանները հաճախ պահանջում են: Սենսորները կարող են ենթարկվել բացօթյա եղանակի, ջերմաստիճանի փոփոխության, խոնավության, փոշու, թրթռումների և երկար սպասարկման ժամանակաշրջանների: Այս միջավայրերում ինժեներները պարզապես լաբորատորիայում աշխատող սենսոր չեն փնտրում: Նրանց անհրաժեշտ է զգայական մեթոդ, որը կարող է ժամանակի ընթացքում կայուն տվյալներ տրամադրել իրական դաշտային պայմաններում:

Սա հիմնական պատճառներից մեկն է, թե ինչու է թրթռացող մետաղալարերի տեխնոլոգիան այդքան լայնորեն օգտագործվում ինժեներական անվտանգության մոնիտորինգում:

Թրթռացող մետաղալարերի սենսորների չափման տեխնիկան ցույց է տալիս ավելի լավ երկարաժամկետ կայունություն, չափման ճշգրտություն և չափման հետևողականություն, քան չափման այլ մեթոդներ: Համակարգը լավագույնս աշխատում է երկարաձգված մոնիտորինգի ժամանակաշրջանների համար, որոնք կայուն արդյունք են պահանջում մի քանի ամիսների կամ մի քանի տարիների ընթացքում՝ թեստավորման կարճ ընդմիջումների փոխարեն:

Այս համակարգի հուսալիությունը, որն ապահովում է կամուրջների, ամբարտակների, հենարանների, թունելների, հողմային աշտարակների և ստորգետնյա աշխատանքների մոնիտորինգի հիմնական գործառույթները: Նախագծերը պահանջում են մոնիտորինգի տվյալներ, որոնք հնարավորություն են տալիս անվտանգության գնահատում, միտումների վերլուծություն և սպասարկման պլանավորում կառուցվածքի ողջ կյանքի ընթացքում:

Ի՞նչ է թրթռացող մետաղալարերի լարվածության չափիչը:

Լարային լարվածության թրթռացող չափիչը գործում է որպես լարվածության չափման սենսոր, որը հայտնաբերում է լարերի լարվածության փոփոխությունները՝ լարվածության մակարդակը որոշելու համար:

Սենսորը պարունակում է մետաղալար, որը տարածվում է երկու անփոփոխ կետերի միջև: Սենսորային մարմինը փոխանցում է ցանկացած դեֆորմացիա, որը տեղի է ունենում վերահսկվող կառուցվածքին: Այս գործընթացի պատճառով լարերի լարվածությունը փոփոխվում է: Լարի թրթռման հաճախականությունը փոխվում է ըստ լարերի լարվածության, ինչը հանգեցնում է կառուցվածքի լարվածության՝ առաջացնելով համաժամանակյա հաճախականության տեղաշարժ:

Այս հաճախականությունը կարող է այնուհետև չափվել ընթերցման միավորի կամ տվյալների լոգերի միջոցով և վերածվել ինժեներական տվյալների՝ վերլուծության համար:

Պարզ ասած, թրթռացող մետաղալարերի լարվածության չափիչը կառուցվածքային շարժումը վերածում է հաճախականության ազդանշանի, որը կարող է օգտագործվել սթրեսի հետ կապված վարքագիծը վերահսկելու համար: Համակարգը էական է դառնում ինժեներական նախագծերի համար, որոնք պահանջում են լարվածության երկարաժամկետ, ճշգրիտ և վստահելի չափումներ:

Ինչպե՞ս են աշխատում թրթռացող մետաղալարերի լարվածության չափիչները:

Համակարգի աշխատանքի սկզբունքը պահանջում է քայլ առ քայլ ցուցադրում՝ ամբողջական հասկանալու համար։

1. Կառուցվածքային դեֆորմացիա է տեղի ունենում

Կամուրջի անդամը, պողպատե հենարանը, բետոնե մակերեսը, թունելի երեսպատումը կամ աշտարակի հատվածը զգում են ծանրաբեռնվածություն, ջերմաստիճանի փոփոխություններ, հողի շարժում, թրթռում կամ այլ կառուցվածքային ազդեցություններ: Նյութը ցույց է տալիս չափելի լարվածություն, քանի որ նույնիսկ փոքր դեֆորմացիաները մշտական ​​փոփոխություններ են առաջացնում:

2. Սենսորը արձագանքում է այդ շարժմանը

Երբ թրթռացող մետաղալարերի լարման չափիչը տեղադրվում է կառուցվածքի վրա, այն հետևում է վերահսկվող մակերեսի դեֆորմացմանը: Եթե ​​կառուցվածքը ձգվում է, սենսորը ձգվում է: Եթե ​​այն սեղմվում է, սենսորը համապատասխանաբար արձագանքում է:

3. Լարերի լարվածության փոփոխություններ

Չափաչափի ներսում ներքին լարը լարվածության տակ է: Քանի որ կառուցվածքը դեֆորմացվում է, մետաղալարի մեխանիկական վիճակը փոխվում է: Սա փոխում է լարերի լարվածության մակարդակը:

4. Վիբրացիայի հաճախականության փոփոխություններ

Լարը հուզված է թրթռալով, և չափվում է դրա բնական հաճախականությունը: Քանի որ հաճախականությունը կապված է լարերի լարվածության հետ, լարվածության ցանկացած փոփոխություն հանգեցնում է հաճախականության փոփոխության:

5. Հաճախականությունը վերածվում է մոնիտորինգի տվյալների

Չափված հաճախականությունը հավաքվում է գործիքի կամ մոնիտորինգի համակարգի միջոցով: Այնուհետև տվյալները կարող են մշակվել լարվածության արժեքների մեջ և օգտագործել ինժեներների կողմից միտումները դիտարկելու, կառուցվածքային արձագանքը գնահատելու և անսովոր փոփոխությունները բացահայտելու համար:

Այս մեթոդի կարևոր առավելություններից մեկն այն է, որ հաճախականության վրա հիմնված չափումը շատ հարմար է դաշտային մոնիտորինգի համար, հատկապես, երբ ներգրավված են երկար մալուխային երթուղիներ կամ տեղամասի բարդ միջավայրեր: Ենթակառուցվածքային խոշոր նախագծերի համար այս գործնական օգուտը կարող է շատ արժեքավոր լինել:

Ինչու են մակերեսի վրա տեղադրված թրթռացող մետաղալարերի լարվածության չափիչները օգտակար

Ոչ բոլոր նախագծերն են թույլ տալիս ներկառուցված գործիքավորումը: Իրական աշխարհի բազմաթիվ ծրագրերում ինժեներները պետք է վերահսկեն գոյություն ունեցող կառույցները, վերականգնված ակտիվները կամ հասանելի կառուցվածքային մակերեսները շինարարության սկսվելուց կամ ավարտից հետո: Այս իրավիճակներում մակերեսի վրա տեղադրված թրթռացող մետաղալարերի լարվածության չափիչը կարող է արդյունավետ լուծում լինել:

Մակերեւույթի մոդելը հատկապես օգտակար է, երբ նպատակն է ուղղակիորեն վերահսկել կառուցվածքային տարրերի արտաքին լարումը, ինչպիսիք են պողպատե անդամները, բետոնե մակերեսները, աջակցության շրջանակները, աշտարակի հատվածները և այլ բաց մասերը: Այն ապահովում է տեղակայման ճկունություն և կարող է հարմար լինել ինչպես նորակառույց, այնպես էլ արդեն գործող կառույցների համար:

Սա հատկապես կարևոր է դարձնում մակերեսի վրա տեղադրված թրթռացող մետաղալարերի լարվածության չափիչները:

• կառուցվածքային վիճակի գնահատում
• վերազինման և ամրապնդման գնահատում
• սպասարկման հետ կապված մոնիտորինգ
• հետշինարարական դիտարկում
• մատչելի բաղադրիչների անվտանգության երկարաժամկետ մոնիտորինգ

Ինժեներական գնորդների համար սա նշանակում է գործնական սենսորային տարբերակ, որը կարող է տեղավորել նախագծի պայմանների լայն շրջանակ՝ առանց ներկառուցված տեղադրման պահանջի:

Ինչ կարող են սովորել ինժեներները թրթռացող մետաղալարերի լարվածության տվյալներից

Լարվածության չափիչն ավելին է անում, քան թվեր ստեղծում: Դրա իրական արժեքը կայանում է նրանում, թե ինչ են բացահայտում այդ թվերը կառուցվածքի մասին:

Լարերի լարվածության թրթռացող մոնիտորինգի միջոցով ինժեներները կարող են ավելի լավ հասկանալ:

• ինչպես են կառուցվածքային անդամները արձագանքում բեռին
• արդյոք իրական վարքագիծը համապատասխանում է դիզայնի ակնկալիքներին
• ինչպես է սթրեսը փոխվում շինարարության փուլերում
• արդյոք ամրապնդման կամ վերանորոգման միջոցառումները կատարվում են ըստ նախատեսվածի
• ինչպես են ջերմաստիճանը, ցիկլային բեռնումը կամ նստվածքը ազդում կառուցվածքի վրա ժամանակի ընթացքում
• արդյոք աննորմալ միտումները կարող են վկայել զարգացման ռիսկի մասին

Շատ նախագծերում լարվածության մոնիտորինգի ամենամեծ արժեքը ոչ թե մեկ ընթերցումն է, այլ ժամանակի ընթացքում օրինաչափությունը: Միտման վերլուծությունը օգնում է պարզել, թե արդյոք կառույցն իրեն նորմալ է պահում, թե արդյոք կարող են անհրաժեշտ լինել հետագա ստուգումներ և ինժեներական գործողություններ:

Այս պատճառով, թրթռացող մետաղալարերի լարվածության չափիչները հաճախ ինտեգրվում են երկարաժամկետ կառուցվածքային առողջության մոնիտորինգի համակարգերում, որտեղ հուսալիությունն ու շարունակականությունը կարևոր են:

Տիպիկ կիրառություններ ճարտարագիտական ​​անվտանգության մոնիտորինգում

Կամուրջներ

Ինժեներները կամուրջների նախագծերում օգտագործում են թրթռացող մետաղալարերի լարման չափիչներ՝ վերահսկելու կառուցվածքային բաղադրիչները, որոնք ներառում են հենակները, պողպատե անդամները և տախտակամածի հետ կապված տարրերը, ինչպես նաև այն տարածքները, որոնք խոցելի են հոգնածության հետևանքով: Սարքերը ինժեներներին հնարավորություն են տալիս գնահատել, թե ինչպես է կառուցվածքը արձագանքում բեռներին, որոնք առաջանում են մեքենայի շարժման ընթացքում և շրջակա միջավայրի վրա ազդեցություններին:

Ամբարտակներ

Լարվածության տվյալները կարևոր տեղեկատվություն են տալիս ամբարտակի անվտանգության մոնիտորինգի համար, քանի որ այն ճարտարագետներին հնարավորություն է տալիս ուսումնասիրել, թե ինչպես են կառույցներն արձագանքում ջրի ճնշման և ջերմաստիճանի տատանումներին և շահագործման ընդլայնված պայմաններին: Այս գործընթացը կենսական դեր է խաղում ինչպես կատարողականի գնահատման, այնպես էլ անվտանգության վերահսկման ընթացակարգերում:

Լանջեր և հենարանային կառույցներ

Ինժեներները օգտագործում են լարվածության մոնիտորինգի սարքավորում՝ ուսումնասիրելու, թե ինչպես են լանջերի կայունացման համակարգերը և պահող կառույցները արձագանքում հողի ճնշմանը, աջակցող բեռներին և շարժման ուժերին:

Շենքեր և բարձրահարկ շինություններ

Կառուցվածքային ինժեներները օգտագործում են թրթռացող մետաղալարերի լարվածության չափիչներ շենքերում և աշտարակներում և ամրացված կառուցվածքային համակարգերում՝ սթրեսի բաշխումը և բեռի փոխանցումը չափելու և ամրացման տեխնիկան գնահատելու համար:

Թունելներ և ստորգետնյա ճարտարագիտություն

Թունելներում և ստորգետնյա շինհրապարակներում տեղադրված սենսորները ճարտարագետներին հնարավորություն են տալիս չափել, թե ինչպես են թունելի երեսպատման համակարգը, օժանդակ կառույցները և շինարարական աշխատանքները կատարում շինարարության տարբեր փուլերում: Համակարգը հատկապես օգտակար է, երբ անհրաժեշտ է շարունակական սթրեսի մոնիտորինգ:

Քամու աշտարակներ

Հողմային աշտարակների կառույցները ենթակա են կրկնվող դինամիկ բեռնման: Լարվածության մոնիտորինգն օգնում է ինժեներներին հասկանալ գործառնական սթրեսի վարքը, հոգնածության արձագանքը և ժամանակի ընթացքում կառուցվածքային կատարումը:

Ճանապարհների հատակներ և տրանսպորտային ենթակառուցվածքներ

Տրանսպորտի հետ կապված ճարտարագիտության մեջ լարվածության չափիչները կարող են կիրառվել տարրերի և ենթակառուցվածքի բաղադրիչներին աջակցելու համար՝ բեռնման կրկնվող ազդեցությունները և երկարաժամկետ կառուցվածքային արձագանքը գնահատելու համար:

Kingmach Project- Shanghai-Suzhou-Nantong Yangtze River Bridge

Ինչ պետք է հաշվի առնել նախքան թրթռացող մետաղալարերի լարվածության չափիչ ընտրելը

Լարվածության չափիչի ընտրությունը միշտ պետք է հիմնված լինի մոնիտորինգի իրական նպատակի և տեղանքի վիճակի վրա: Նախքան գնումը, ծրագրի թիմերը պետք է հաշվի առնեն մի քանի հիմնական հարցեր:

• Ինչ նյութի վրա է տեղադրվելու չափիչը:
• Կառույցը նոր է, գոյություն ունի՞, թե՞ ամրապնդվում։
• Մոնիտորինգը կարճաժամկետ է, պարբերական, թե՞ շարունակական:
• Արդյո՞ք սենսորը կաշխատի դրսում, թե խոնավ միջավայրում:
• Արդյո՞ք նախագիծը պահանջում է տվյալների ավտոմատ հավաքում:
• Որքա՞ն կարևոր են մալուխի երթուղին և փոխանցման հեռավորությունը:
• Պաշտպանության ի՞նչ մակարդակ է անհրաժեշտ եղանակային, թրթռումներից կամ տեղանքի խանգարումներից:

Սենսորը կարող է տեխնիկապես պիտանի թվալ թղթի վրա, բայց եթե այն չի համապատասխանում տեղադրման եղանակին, շրջակա միջավայրի վիճակին կամ մոնիտորինգի համակարգին, ծրագրի կատարողականը կարող է ազդել: Ահա թե ինչու շատ գնորդներ նախընտրում են աշխատել մատակարարների հետ, որոնք կարող են ապահովել հավելվածների վրա հիմնված աջակցություն, այլ ոչ միայն ապրանքների ցանկեր:

Կառուցվածքային մակերեսային լարվածության մոնիտորինգի գործնական լուծում

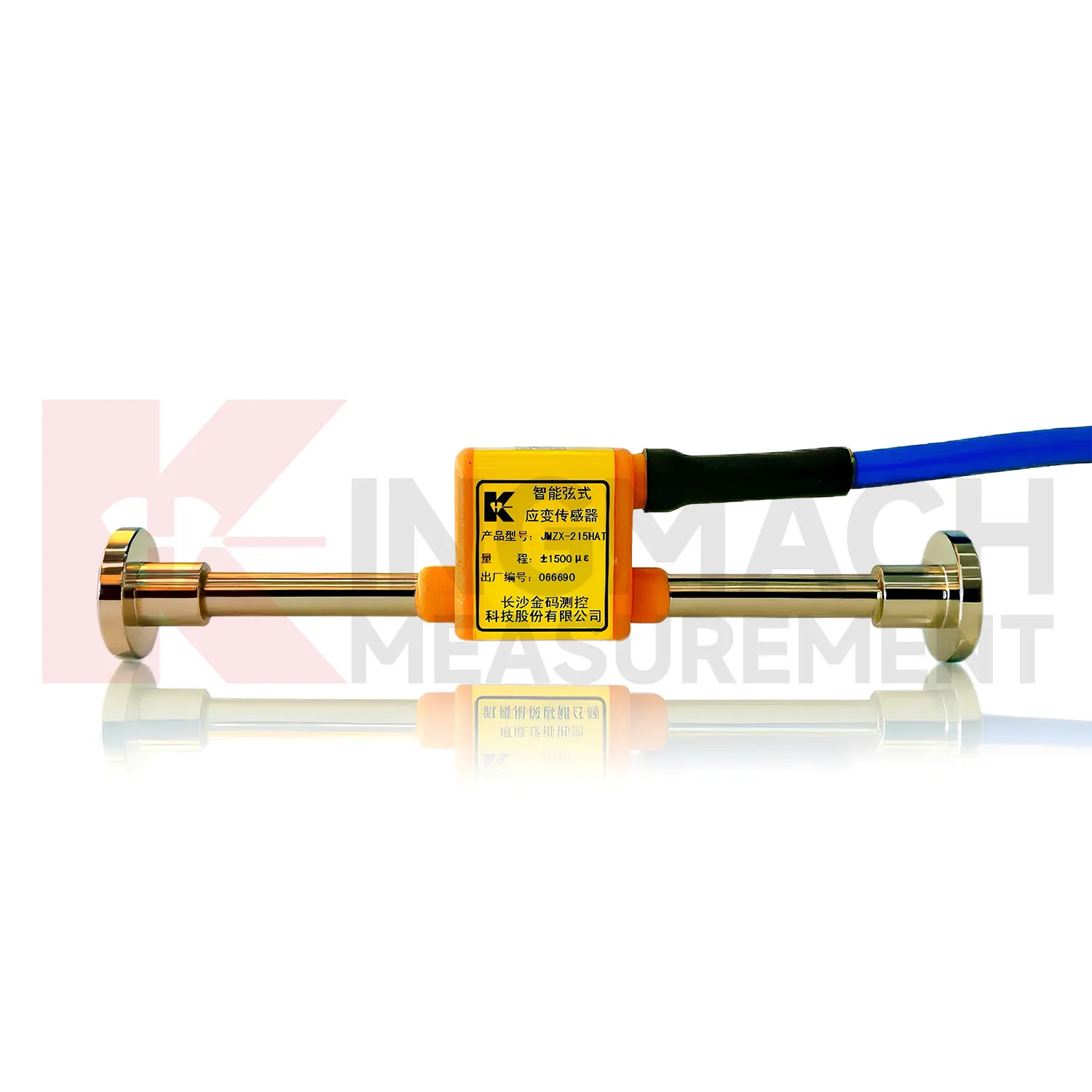

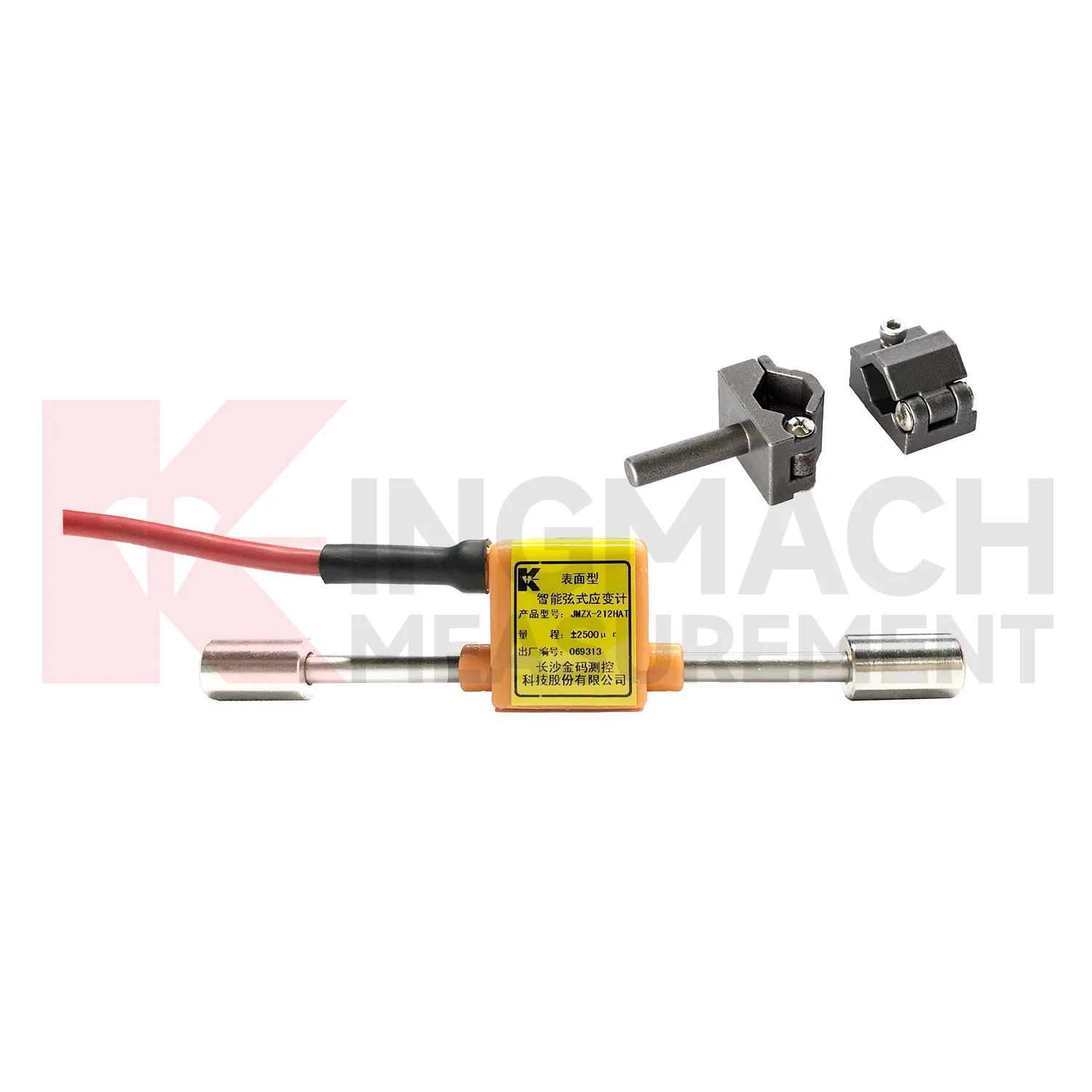

Կառուցվածքային մակերեսների վրա լարվածության հուսալի մոնիտորինգ պահանջող նախագծերի համար մեր Smart Vibrating Wire Strain Gauge, Surface Model-ը գործնական տարբերակ է:

Նախագծված ինժեներական անվտանգության մոնիտորինգի ծրագրերի համար՝ այս արտադրանքը հարմար է դաշտային տեղակայման համար, որտեղ կարևոր են տվյալների երկարաժամկետ կայունությունը և մակերեսային տեղադրումը: Այն կարող է կիրառվել ենթակառուցվածքների և շինարարական նախագծերի լայն շրջանակում՝ ներառյալ կամուրջները, ամբարտակները, թունելները, լանջերը, շենքերը, հողմային աշտարակները, ստորգետնյա աշխատանքներն ու տրանսպորտային կառույցները:

Դրա արժեքը կայանում է նրանում, որ համատեղում է թրթռացող մետաղալարերի ընկալման տեխնոլոգիայի առավելությունները մակերեսին տեղադրված կոնֆիգուրացիայի գործնականության հետ՝ դարձնելով այն ամուր ընտրություն մատչելի կառուցվածքային տարրերի և նախագծի վրա հիմնված մոնիտորինգի համակարգերի համար:

Դուք կարող եք ուսումնասիրել արտադրանքը այստեղ: Խելացի թրթռացող մետաղալարերի լարվածության չափիչ

Որպես արտահանմանն ուղղված մատակարար, որը սպասարկում է ինժեներական անվտանգության մոնիտորինգի ծրագրեր՝ մենք հասկանում ենք, որ միջազգային գնորդներին հաճախ ավելին է պետք, քան միայն սենսորը: Նրանք պատասխանատու հաղորդակցության, համապատասխան արտադրանքի համապատասխանության և ծրագրի վրա հիմնված գնումների աջակցության կարիք ունեն: Անկախ նրանից, թե դուք կապալառու եք, մոնիտորինգի ինտեգրատոր, դիստրիբյուտոր կամ խորհրդատվական թիմ, մենք պատրաստ ենք օգնել ձեզ գտնել լարվածության մոնիտորինգի համապատասխան լուծում:

Եզրակացություն

Թրթռացող մետաղալարերի լարվածության չափիչները գործում են որպես կենսական գործիքներ ժամանակակից ինժեներական անվտանգության մոնիտորինգի համար, քանի որ դրանք փոքր կառուցվածքային շարժումները վերածում են մոնիտորինգի կարևոր տեղեկատվության: Համակարգը գործում է՝ հայտնաբերելով հաճախականության փոփոխությունները, որոնք տեղի են ունենում, երբ լարերի լարվածությունը տատանվում է, և այս մեթոդը գործնական օգուտներ է տալիս ընդարձակ բացօթյա ծրագրերի համար:

Ինժեներները կարող են օգտագործել մակերևույթի վրա տեղադրված թրթռացող մետաղալարերի լարվածության չափիչներ՝ հետևելու կառուցվածքային վարքագծին և հետևելու բեռի արձագանքին և կատարողական փոփոխություններին կամուրջներում, ամբարտակներում և լանջերում, շենքերում և թունելներում, հողմային աշտարակներում և ստորգետնյա օբյեկտներում և ճանապարհային ենթակառուցվածքային համակարգերում:

Մեր թիմը կօգնի ձեզ ընտրել լարվածության մոնիտորինգի հուսալի սենսոր ձեր առաջիկա նախագծի համար, մինչ մենք տրամադրում ենք արտահանման մատակարարման ծառայություններ: Մենք կառաջարկենք լավագույն լուծումը ձեր կարիքների համար այն բանից հետո, երբ մեզ տրամադրեք ձեր նախագծի տեսակը, կառուցվածքի նյութը և մոնիտորինգի պահանջները:

ՀՏՀ

1. Ինչի համար է օգտագործվում թրթռացող մետաղալարերի լարման չափիչը:

Ինժեներական նախագծերում կառուցվածքային լարվածությունը չափելու համար օգտագործվում է թրթռացող մետաղալարերի լարվածության չափիչ: Այն սովորաբար կիրառվում է կամուրջների, ամբարտակների, թունելների, շենքերի, լանջերի, հողմային աշտարակների, ստորգետնյա աշխատանքներում և այլ ենթակառուցվածքների մոնիտորինգի համակարգերում:

2. Ինչպե՞ս է աշխատում թրթռացող մետաղալարերի լարման չափիչը:

Այն աշխատում է ներքին լարված մետաղալարերի թրթռման հաճախականության փոփոխությունները չափելով: Երբ վերահսկվող կառուցվածքը դեֆորմացվում է, մետաղալարերի լարվածությունը փոխվում է, ինչը փոխում է թրթռման հաճախականությունը: Այս հաճախականությունը այնուհետև վերածվում է լարվածության հետ կապված տվյալների:

3. Ինչու՞ են թրթռացող մետաղալարերի լարվածության չափիչները հարմար երկարաժամկետ մոնիտորինգի համար:

Դրանք լայնորեն օգտագործվում են երկարաժամկետ մոնիտորինգի համար, քանի որ թրթռացող մետաղալարերի տեխնոլոգիան ապահովում է կայուն կատարում, լավ կրկնելիություն և հարմարություն կոշտ ինժեներական միջավայրերի համար, ինչպիսիք են բացօթյա, խոնավ և ջերմաստիճանի փոփոխական վայրերը:

4. Ո՞րն է մակերեսի վրա տեղադրված թրթռացող մետաղալարերի լարվածության չափիչի առավելությունը:

Մակերեւույթի վրա տեղադրված մոդելը օգտակար է գոյություն ունեցող կառույցների, վերազինման նախագծերի և հասանելի կառուցվածքային մասերի համար, որտեղ ներկառուցված տեղադրումը հնարավոր չէ կամ անհրաժեշտ չէ: Այն ապահովում է ճկուն տեղակայում դաշտային մոնիտորինգի համար:

5. Ինչպե՞ս ընտրել ճիշտ թրթռացող մետաղալարերի լարվածության չափիչը իմ նախագծի համար:

Դուք պետք է հաշվի առնեք կառուցվածքի նյութը, տեղադրման վայրը, մոնիտորինգի տևողությունը, շրջակա միջավայրի վիճակը, մալուխի երթուղին և արդյոք սենսորը կմիանա ավտոմատ մոնիտորինգի համակարգին: Փորձառու մատակարարի հետ աշխատելը կարող է օգնել համոզվել, որ ապրանքը համապատասխանում է ձեր իրական նախագծի պահանջներին:
