Kingmach-ի տեղահանման հաշվիչի բնութագրերի ուղեցույց

Սկսեք այն շարժումից, որը դուք պետք է չափեք

Տվյալների աղյուսակները համեմատելուց առաջ սահմանեք տեղաշարժման ռեժիմը: 20 մմ հանգույցը չափող ճեղքաչափը չի լուծում նույն խնդիրը, ինչ GNSS միավորը հետևում է թեքության շարժմանը, երկար ճանապարհը չափող մետաղալարերի սենսորին կամ ժայռերի տարբեր շերտերում հաշվիչների ընթերցման բազմակետ շարժումը: Շրջանակը, տեղադրման եղանակը և տվյալների մեկնաբանումը կախված են շարժման տեսակից:

Kingmach-ի տեղաշարժի տիրույթն ընդգրկում է գծային տեղաշարժը, ճեղքի լայնությունը, ընդարձակման հանգույցի շարժումը, մակերեսի լայնածավալ տեղաշարժը, երկրագնդի դեֆորմացիան, կաղապարների նստեցումը, շրջակա ապարների տեղաշարժը և հիմքի ապարների տեղաշարժը: Հավելվածից նախ ընտրեք չափման կառուցվածքը, այնուհետև ճշգրտեք թվային բնութագրերը:

• Ճեղքի կամ հոդերի լայնության համար ստուգեք կարճ միջակայքը, լուծումը, մոնտաժային հիմքը, չափիչ ձողը և երկարաժամկետ կայունությունը:
• Կամուրջի, պատնեշի, երկաթուղու կամ շենքի հարաբերական տեղաշարժի համար ստուգեք ճշգրտությունը, ջերմաստիճանի ազդեցությունը, ջրամեկուսացումը և ձեռքբերման համատեղելիությունը:
• Լանջերի կամ սողանքների մոնիտորինգի համար ստուգեք միջակայքը, հաղորդակցությունը, հզորությունը, եղանակային դիմադրությունը և առանց հսկողության աշխատանքը:
• Ժայռերի շերտերի կամ հիմնաքարի դեֆորմացիայի դեպքում ստուգեք խարիսխի կառուցվածքը, հորատման և փորման եղանակը, չափման կետերը և տեղադրման խորությունը:
• Կաղապարամածների և շինարարության մոնիտորինգի համար ստուգեք պաշտպանությունը, պատասխանի հուսալիությունը, ժամանակավոր մոնտաժը և ազդանշանային ինտեգրումը:

Հիմնական տեղաշարժի հաշվիչի բնութագրերը համեմատելու համար

Շրջանակ. խուսափեք թե՛ փոքր չափերից, թե՛ ավելորդ չափերից

Չափազանց փոքր միջակայք ունեցող սենսորը կարող է հասնել իր սահմանին մեծ իրադարձության ժամանակ: Ծրագրի կարիքներից շատ ավելի մեծ տիրույթ ունեցող սենսորը կարող է ավելացնել ծախսերը՝ չբարելավելով փոքր շարժումների տեսանելիությունը: Գնահատեք նորմալ, սեզոնային, շինարարական փուլի և նախազգուշացման մակարդակի շարժումը նախքան միջակայքը ընտրելը:

Կարճ կառուցվածքային շարժման համար Kingmach JMDL-52XXADT Դիֆերենցիալ տեղաշարժաչափ հասանելի է 20 մմ, 50 մմ և 100 մմ տիրույթներում: Այն JMDL-22XXAT Խելացի ճեղքաչափ ներառում է 20 մմ, 50 մմ, 100 մմ և 200 մմ մոդելներ: Ավելի երկար ճանապարհորդության համար՝ JMLS-22XXADT մետաղալար պարանների տեղաշարժման սենսոր ընդգրկում է 0-500 մմ, 0-1000 մմ և 0-2000 մմ տարբերակները:

Ավելացրե՛ք մարժան շարժման համար, որը հրահրում է ինժեներական գործողություն, այլ ոչ թե կամայական տոկոս: Սենսորը պետք է ֆիքսի նախազգուշացնող իրադարձությունը՝ չգործելով այնքան ցածր ամբողջ մասշտաբով, որ ընտրված միջակայքը քիչ գործնական արժեք տա նորմալ միտումների մոնիտորինգի համար:

Բանաձևը և ճշգրտությունը պատասխանում են տարբեր հարցերի

Բանաձևը ցուցադրվող ամենափոքր աճն է: Ճշգրտությունը ակնկալվող տարբերությունն է հաղորդված արժեքի և իրական տեղաշարժի միջև: Հաշվիչը կարող է ցուցադրել 0,01 մմ, մինչդեռ դրա ճշգրտությունն արտահայտվում է որպես ամբողջ մասշտաբի տոկոս, ուստի երկու արժեքները պետք է վերանայվեն միասին:

JMDL-52XXADT-ը նշված է 0,01 մմ լուծաչափով և +/-0,1% FS ճշգրտությամբ: Խելացի ընդհանուր նշանակության տեղաշարժաչափը նշված է 0,01 մմ լուծաչափով և 0,5% FS ճշգրտությամբ: Մագնիսական նեղացնող մոդելը նշված է 0,01 մմ լուծաչափով և +/-0,05% FS ճշգրտությամբ: Բանաձևը ազդում է փոքր միտումների տեսանելիության վրա. ճշգրտությունը ազդում է բացարձակ արժեքի նկատմամբ վստահության վրա:

Մի սահմանեք տագնապի շեմ միայն ցուցադրման ավելացման նկատմամբ: Հաշվի առեք ճշգրտությունը, կրկնելիությունը, ջերմաստիճանի ազդեցությունը, տեղադրման շարժումը և ծրագրի որոշման մարժան՝ անհանգստացնող ահազանգերը և կեղծ մեկնաբանությունները նվազեցնելու համար:

Զգացման սկզբունքը համապատասխանեցնել կայքին

Զգացման սկզբունքը ազդում է դրեյֆի, ամրության, տեղադրման, պահպանման և ազդանշանի վարքագծի վրա: Ինդուկտիվ հաճախականությամբ մոդուլավորված հաշվիչները համապատասխանում են կառուցվածքային տեղաշարժի և ընդլայնման համատեղ առաջադրանքների, քանի որ դրանց թվային ճարտարապետությունն ապահովում է կայուն երկար հեռավորության մոնիտորինգ: Լարային պարան տվիչները մշակում են ավելի երկար ճանապարհորդության կամ անուղղակի շարժման ուղիները, մինչդեռ GNSS-ն աջակցում է մակերեսային լայնածավալ շարժմանը հեռավոր կետերում:

Այն JMCW-21XXADT Magnetostrictive Deplacement Meter հանդիսանում է լրացուցիչ ոչ կոնտակտային տարբերակ Kingmach-ի տեղաշարժի պորտֆելի շրջանակներում. դա թրթռացող մետաղալարերի տեղաշարժի սենսոր չէ: Դրա ոչ կոնտակտային զգայական կառուցվածքը նախատեսված է այնպիսի ծրագրերի համար, որտեղ մեխանիկական մաշվածության նվազեցումը և բացարձակ գծային դիրքի չափումը օգտակար են: Հրապարակված ճշգրտումը ներառում է IP67 պաշտպանություն, RS485 հաղորդակցություն և գործարկում -30 C-ից մինչև +80 C:

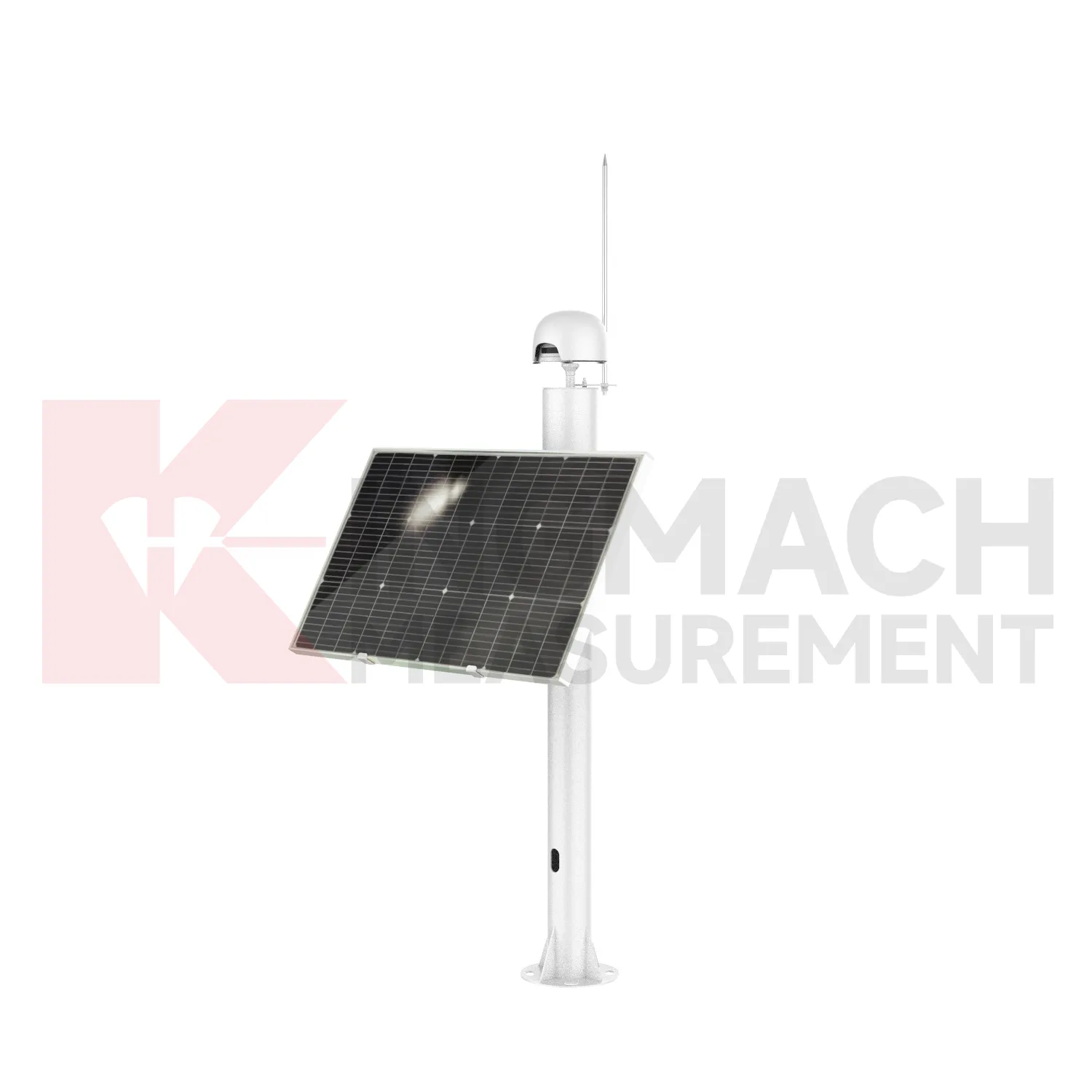

Հեռավոր մակերեսի շարժման համար՝ Ինտեգրված GNSS JMBD-1050YT աջակցում է բազմահամաստեղային դիրքավորումը, 4G և RS485 հաղորդակցությունը, արևային և լիթիումի մարտկոցի աշխատանքը, IP67 պաշտպանությունը և շրջակա միջավայրի միջակայքը -40 C-ից +85 C: Ընտրեք GNSS, երբ պահանջվող արդյունքը դիրքային շարժումն է ավելի մեծ տարածքում, այլ ոչ թե տեղային հոդերի տեղաշարժը:

Էկրանի ջերմաստիճանը, ջուրը, փոշին և էլեկտրական ազդեցությունը

Քաղաքացիական մոնիտորինգի վայրերը սենսորները ենթարկում են անձրևի, խտացման, փոշու, ցեխի, թրթռումների, մալուխի ձգման, քայքայիչ օդի և էլեկտրական խանգարումների: Դիտեք կնքումը և շրջակա միջավայրի սահմանափակումները որպես առաջնային ընտրության չափանիշներ: Համապատասխան զգայական սկզբունքը դեռ կարող է ձախողվել, եթե պարիսպը, միակցիչը, մալուխի մուտքը կամ մոնտաժային կողմնորոշումը չի համապատասխանում կայքին:

Համեմատեք շահագործման տիրույթը տեղադրման միկրոկլիմայի հետ, այլ ոչ թե մոտակա եղանակային կայանի հետ: Պատնեշի պատկերասրահը, թունելի երեսպատումը, կամրջի տախտակամածը և բաց լանջը կարող են ունենալ շատ տարբեր ջերմաստիճանի և խոնավության պայմաններ: Վերանայեք մալուխի պաշտպանությունը, միակցիչի կնքումը, ջրահեռացումը, հողը և ալիքներից պաշտպանությունը՝ որպես տեղադրման նախագծման մաս:

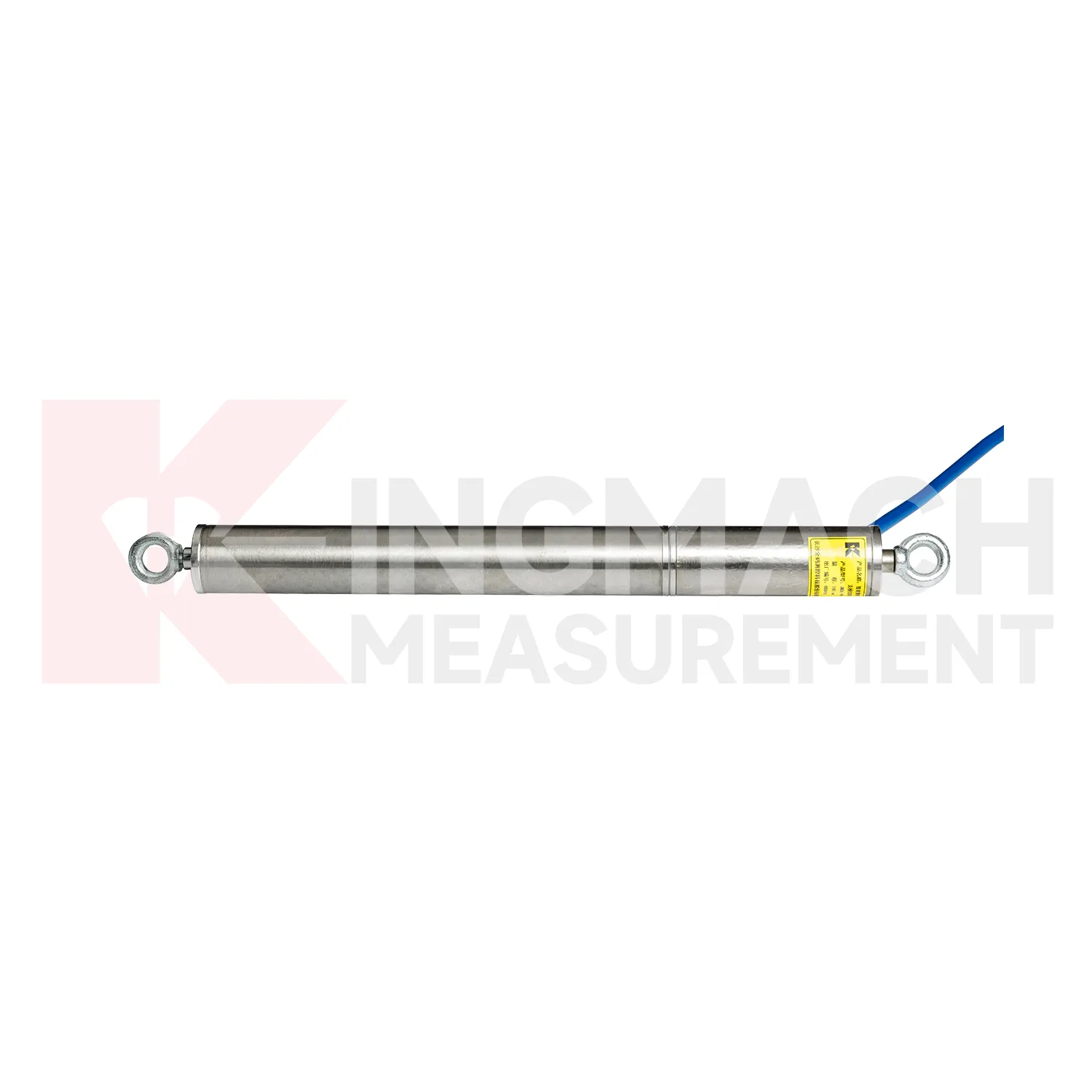

Kingmach-ի մետաղալարերի տեղաշարժման սենսորը նշված է IP67 և -30 C-ից մինչև +70 C: Մագնիսական սեղմիչ հաշվիչը նշված է IP67 և -30 C-ից մինչև +80 C: JMDL-49XXAT Smart Formwork / Steel Wire Displacement Meter նշված է IP68-ով, որը կարող է հարմարվել ջրի և փոշու ավելի մեծ ազդեցության տակ գտնվող կայանքներին, երբ չափիչ կառուցվածքը նույնպես համապատասխանում է նախագծին:

Հաստատեք կապի և ձեռքբերման ամբողջական շղթան

Տեղաշարժաչափը ստեղծում է օգտագործելի տեղեկատվություն միայն այն ժամանակ, երբ ազդանշանը հասնում է համակարգին, որը պահպանում, ստուգում և հաղորդում է արդյունքը: Հաստատեք կապի ռեժիմը, մալուխի հեռավորությունը, բուդի արագությունը, որտեղ կիրառելի է, լոգերի համատեղելիությունը, հզորությունը, հիմնավորումը, ալիքներից պաշտպանությունը, ինժեներական միավորի փոխարկումը, ժամանակի համաժամացումը և տվյալների որակի ստուգումները նախքան գնումը:

RS485-ը տարածված է կոշտ թվային մոնիտորինգում, քանի որ այն աջակցում է դաշտային ինտեգրմանը և ավելի երկար մալուխային աշխատանքին: Հեռավոր կետերը կարող են նաև կարիք ունենալ 4G, արևային լիցքավորման կամ մարտկոցով աշխատելու: Վերանայեք սենսորը, մալուխը, լոգերը, պարիսպը, ծրագրակազմը, ազդանշանային տրամաբանությունը և սպասարկման հասանելիությունը որպես մեկ համակարգ, այլ ոչ թե առանձին տողերի տարրեր:

Այն JMDL-21XXAT Խելացի ընդհանուր նշանակության տեղաշարժաչափ պահպանում է սենսորների նույնականացման և տրամաչափման տեղեկատվությունը և կարող է աշխատել ավտոմատ ձեռքբերման հետ՝ առանց հսկողության մոնիտորինգի համար: RFQ-ի վերանայման ժամանակ հաստատեք ընտրված մոդելի ճշգրիտ ընթերցումը կամ գրանցիչը, լարերը, հասցեավորումը, ծրագրային ապահովման քարտեզագրումը և գործարկման կարգը:

Տեղադրման սարքավորումը դիտարկեք որպես չափման մաս

Տեղաշարժի չափումը կախված է իրական շարժումը զգայող տարրին առանց թուլության, ճկման սխալի, շփման կամ չնախատեսված զսպման փոխանցելուն: Վերանայեք տեղադրման գծագիրը նախքան սենսորը հաստատելը: Մոնտաժման երկրաչափությունը, շարժման ակնկալվող ուղղությունը, մալուխի երթուղին, զրոյացման հասանելիությունը և շինարարական վնասներից պաշտպանությունը բոլորն ազդում են տվյալների որակի վրա:

Ճաքաչափերը պահանջում են կայուն հիմքեր և համապատասխան չափիչ ձողեր: Այն JMDL-24XXAT Խելացի ճկուն տեղաշարժաչափ պետք է դեֆորմացվի մոնիտորինգի ենթարկվող երկրացանցով կամ ամրացված նյութով: Այն JMDL-31XXAT Smart Multipoint Diplacement Meter օգտագործում է խարիսխներ տարբեր խորություններում հորատման, փորագրման, պաշտպանիչ խողովակների և տեղադրման սարքավորումների միջոցով:

Հիմնաքարի կամ շրջապատող ապարների շարժման համար JMDL-32XXAT Խելացի մեկ կետանոց հիմնաքարի տեղաշարժման հաշվիչ օգտագործում է եզր, սենսոր, կապող ձող, խարիսխի գլուխ և PVC խողովակների հավաքում: Այս բաղադրիչները սահմանում են, թե ինչպես է սենսորը հետևում ժայռի զանգվածի շարժմանը, ուստի դրանք պատկանում են տեխնիկական վերանայմանը և գնանշմանը, այլ ոչ թե որպես ընտրովի պարագաներ:

Kingmach տեղաշարժի հաշվիչի ճշգրտման քարտեզ

Ստուգված Kingmach նախագծի օրինակներ

Էգոնգյան երկաթուղային միայն կամուրջ, Չունցին (2019)

Այն Էգոնգյան երկաթուղի միայն կամրջի մոնիտորինգի ծրագիր ծածկված մալուխի ուժը, շեղումը, ճեղքը և շրջակա միջավայրի մոնիտորինգը: Ծրագրի սարքավորումների ցանկը ներառում է JMDL-22XXAT Smart Crack Gauge-ը լարվածության, ծանրաբեռնվածության, թեքության, արագացման, ջերմաստիճան-խոնավության, տեղումների, քամու և ավտոմատ ձեռքբերման սարքավորումների հետ միասին: Կամուրջի RFQ-ի համար այս օրինակը ցույց է տալիս, թե ինչու ճեղքաչափը պետք է նշվի որպես համակարգված մոնիտորինգի շղթայի մաս: Գնորդները պետք է միասին սահմանեն ճաքի կամ հոդերի տիրույթը, մոնտաժման վայրը, շրջակա միջավայրի ազդեցությունը, ձեռքբերման միջերեսը և ազդանշանային շեմը, այլ ոչ թե չափիչը ընտրեն միայն լուծաչափով:

Գրանցեք չափման ելակետային գիծը, պաշտպանիչ սարքավորումները, ստուգման հասանելիությունը և հանձնման ընդունման չափանիշները յուրաքանչյուր կետի համար, նախքան տեղադրումը սկսելը:

Yuping-Panzhou Expressway, Guizhou (2023)

Այն Yuping-Panzhou արագընթաց մայրուղու նախագիծ ներառում էր թունելի նստեցում, կամար-իրան կոնվերգենցիա, ճեղքվածք և կառուցվածքային լարվածության մոնիտորինգ: Դրա կիրառական ցանկը ներառում է Smart Crack Gauge և լազերային տեղաշարժի չափում հիդրոստատիկ մակարդակի և թրթռացող մետաղալարերի լարման գործիքների հետ մեկտեղ: Գործն աջակցում է թունելի դեֆորմացման բազմապարամետրային մոտեցմանը. ճեղքերի տեղային բացումը, կոնվերգենցիան, նստեցումը և լարվածությունը պատասխանում են տարբեր ինժեներական հարցերի: Գնումների համար նշեք, թե որտեղ է տեղադրված յուրաքանչյուր տեղաշարժի կետ, շարժման ակնկալվող ուղղությունն ու մեծությունը, ինչպես է ցուցմունքը հասնում մոնիտորինգի հարթակին և որ շեմն է սկսում ստուգումը կամ սրումը:

Տեղադրման պլանը պետք է նաև սահմանի հղման կետը, մոնտաժման հանդուրժողականությունը, մալուխի պաշտպանությունը, գործարկման փորձարկումը և հետագա սպասարկման համար մուտքի մեթոդը:

Changde Wind Power Tower, Հունան (2025)

Այն Changde Wind Power Tower նախագիծը վերահսկվում է հիմքի նստվածքը, մնացորդային մալուխի ուժը, կառուցվածքային թրթռումը, անցումային հատվածի ճաքերը և լարվածությունը: Դրա հարակից սարքավորումները ներառում են JMLS-22XXADT մետաղալար պարանների տեղաշարժման ցուցիչը՝ որպես ավելի լայն սենսորային փաթեթի մաս: Այս օրինակը օգտակար է, երբ երկար ճանապարհորդության կամ անուղղակի շարժումը պետք է վերահսկվի այլ կառուցվածքային պատասխաններով: Ընտրության ընթացքում սահմանեք մետաղալարերի ուղին, ճանապարհորդության միջակայքը, վերադարձի ուղղությունը, մոնտաժման կայունությունը, պարսպի բացահայտումը, կապի երթուղին և մուտքը ստուգման համար: Այս մանրամասները որոշում են, թե արդյոք սենսորը հետևում է կառուցվածքային շարժմանը առանց թուլության, շփման կամ մեխանիկական միջամտության:

Ընդունումը պետք է ներառի վերահսկվող ճանապարհորդության ստուգում, ելակետային ընթերցում, մալուխի ստուգում և հաստատում, որ ելքը հասնում է նշանակված մոնիտորինգի ալիքին:

Գինը, փաստաթղթերը և առևտրային պայմանները

Տեղաշարժման հաշվիչի գինը կախված է ճշգրիտ մոդելից, միջակայքից, ելքից, մալուխի երկարությունից, տեղադրման սարքավորումից, լոգերից, պարիսպից, էներգահամակարգից, ծրագրաշարից, քանակից, տրամաչափման փաստաթղթերից և առաքման շրջանակից: Դոլարի հանրային միջակայքը ապակողմնորոշիչ կլիներ առանց այդ տվյալների: Պահանջեք կոնֆիգուրացիայի վրա հիմնված գնանշում և համեմատեք մատակարարներին նյութերի նույն օրինագծի հետ:

JMDL-52XXADT-ի համար ընթացիկ առևտրային տեղեկատվությունը ցույց է տալիս մի կտոր նվազագույն պատվեր, պայմանագրային գնի, նախօրոք T/T, ստվարաթղթե կամ փայտե պատյանով փաթեթավորում և առաքում ամբողջական վճարումից հետո 30 օրվա ընթացքում: Հաստատեք բոլոր առևտրային պայմանները պաշտոնական գնանշման մեջ, քանի որ կազմաձևումը, քանակը, հարմարեցումը և ծրագրի ժամանակացույցը կարող են փոխել վերջնական առաջարկը:

• Տրամադրեք հավելվածը, ակնկալվող շարժումը, պահանջվող տիրույթը, լուծումը, ճշգրտությունը և ահազանգի շեմը:
• Նշեք աշխատանքային ջերմաստիճանը, ջրի և փոշու ազդեցությունը, մալուխային երթուղին, հզորությունը, կապը և տվյալների լոգերի պահանջները:
• Թվարկեք անհրաժեշտ փակագծերը, ձողերը, խարիսխները, եզրերը, պաշտպանիչ խողովակները, պատյանները և տեղադրման ծառայությունները:
• Պահանջեք տվյալների թերթիկը, տրամաչափման տեղեկատվությունը, լարերի սահմանումը, տեղադրման ձեռնարկը, երաշխիքային պայմանները, փաթեթավորումը, սպասարկման ժամկետը և համապատասխան հավաստագրման փաստաթղթերը:

Նախնական գնումների ստուգաթերթ ինժեներների համար

• Սահմանեք տեղաշարժի տեսակը՝ ճաքի լայնությունը, հոդերի շարժումը, նստվածքը, երկար ճանապարհորդությունը, մակերեսի շարժումը, ժայռաշերտի շարժումը կամ հիմքի ապարների դեֆորմացիան:
• Սահմանեք միջակայքը մարժանով նորմալ, սեզոնային, շինարարական փուլի և նախազգուշացման մակարդակի շարժման համար:
• Ստուգեք լուծումը, ճշգրտությունը, կրկնելիությունը, կայունությունը և ջերմաստիճանի ազդեցությունը միասին:
• Հաստատեք ջրի, փոշու, թրթռման, կոռոզիայի, կայծակի և տեղադրման կողմնորոշումը չափման կետում:
• Ստուգեք ելքը, հզորությունը, մալուխի հեռավորությունը, լոգերի համատեղելիությունը, ծրագրային ապահովման քարտեզագրումը և հեռակա հաղորդակցությունը:
• Վերանայեք փակագծերը, հիմքերը, ձողերը, խարիսխները, կցաշուրթերը, պաշտպանիչ խողովակները և քսելու պահանջները:
• Պահանջեք տրամաչափման տվյալներ, սերիական նույնականացում, էլեկտրահաղորդման մանրամասներ, տեղադրման գծագրեր և գործարկման ուղեցույց:
• Հաստատեք կազմաձևումը, քանակը, փաթեթավորումը, առաքումը, երաշխիքը, վճարումը և վաճառքից հետո աջակցությունը նախքան գնման պատվերը տրամադրելը:

Հաճախակի տրվող հարցեր

Վերջնական նշում: Նախքան գնումը հաստատեք յուրաքանչյուր ճշգրտում նախագծի նախագծման, տեղական միջավայրի, մոնիտորինգի շեմի, տեղադրման գծագրի և տվյալների հավաքագրման ճարտարապետության նկատմամբ:
